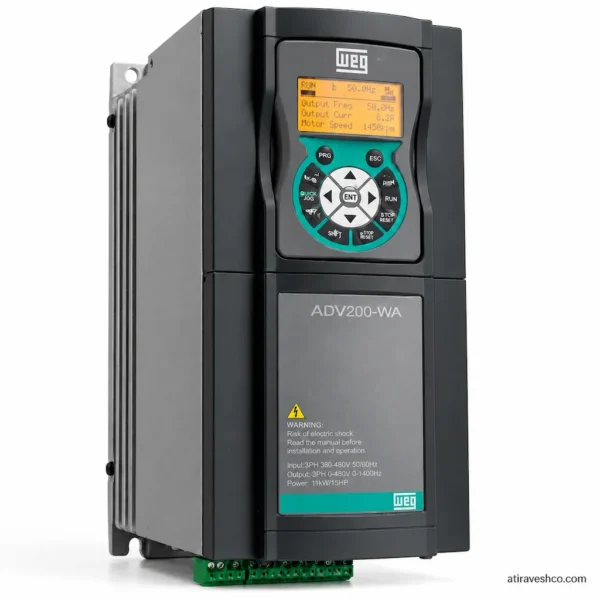

۱. معرفی جامع و کالبدشکافی مهندسی اینورتر WEG ADV200 WA
اینورتر WEG ADV200 WA شاهکار مهندسی کمپانی WEG بر پایه پلتفرم ماژولار اروپایی است که با پسوند تخصصی WA مخفف عبارت Water & Air، به‌طور ویژه برای اتوماسیون تأسیسات سیالاتی، شبکه‌های انتقال آب و فاضلاب، بوستربالابرهای پمپاژ، هواسازهای سنگین صنعتی و چیلرهای مقیاس‌بزرگ پیاده‌سازی شده است. تولید این سری در محدوده توانی ۱.۵ کیلووات تا ۱ مگاوات (1.5 kW to 1 MW) و پشتیبانی از دو سطح ولتاژ استاندارد ۳۸۰ تا ۵۰۰ ولت و سطح ولتاژ سنگین ۶۹۰ ولت AC، درایو اینورتر WEG ADV200 WA را به یکی از قابل اعتمادترین درایوهای وگ در محیط‌های کاری با استهلاک و فشار شبانه‌روزی بالا مبدل ساخته است.
مدار قدرت اینورتر WEG ADV200 WA از یک پل یکسوساز دیودی شش پالسی تمام‌موج (با قابلیت استفاده در پیکربندی ۱۲ پالسی برای فریم‌های بالا به منظور تقلیل هارمونیک‌های ورودی) و یک طبقه اینورتر متشکل از سوییچ‌های نیمه‌هادی پیشرفته IGBT تشکیل شده است.
انرژی ناشی از توقف یا اینرسی سیالات در کاربردهایی که نیازمند تخلیه گشتاور ژنراتوری هستند، یا از طریق بریک چاپر یکپارچه داخلی (Internal Braking Chopper) روی مقاومت ترمز دفع می‌گردد و یا به کمک اتصال مستقیم به خط باس DC مشترک (Common DC Bus) مدیریت می‌شود. در پلنت‌های بزرگ، اینورتر WEG ADV200 WA امکان بهره‌گیری از یکسوسازهای اکتیو فرانت‌اند (AFE) چهار ربعی (4Q Regenerative) را فراهم می‌آورد تا انرژی مهارشده بدون تولید حرارت مزاحم و با ضریب توان نزدیک به ۱ (Cos φ ≈ 1) به شبکه توزیع بازگردانده شود.
تعبیه چوک لینک دی‌سی متقارن (Built-in DC Choke) یکی از بزرگ‌ترین مزیت‌های توپولوژی مدار واسط در اینورتر WEG ADV200 WA است. برخلاف درایوهای فاقد چوک داخلی که خازن‌های باس را در معرض ضربات جریان هجومی فرکانس سوئیچینگ قرار می‌دهند، ساختار اندوکتانس لینک دی‌سی در درایو WEG ADV200 WA باعث نرم شدن ریپل ولتاژ DC، افزایش طول عمر مفید بانک خازنی الکترولیتی و مهار چشمگیر اعوجاج هارمونیک جریان (THD-i به زیر ۳۵٪ مطابق با ملزومات سخت‌گیرانه استاندارد IEEE 519) می‌گردد. مدار پیش‌شارژ (Pre-charge) مجهز به سوئیچینگ بای‌پس تریستوری، عبور جریان پیک در لحظه اتصال به برق شبکه را مسدود کرده و سوئیچ‌گیرهای بالادست را از قطعی‌های ناخواسته مصون نگه می‌دارد.
الگوریتم تضعیف میدان مغناطیسی (Field Weakening) در اینورتر WEG ADV200 WA با نظارت میکروثانیه‌ای بر ولتاژ شین DC، امکان چرخش الکتروموتورهای فن و پمپ را در فرکانس‌های فراتر از فرکانس نامی ۵۰ هرتز فرآهم می‌آورد. درایو با تزریق دقیق جریان منفی روی محور مستقیم (Direct Axis – Id)، بردار شار استاتور را به‌گونه‌ای تضعیف می‌کند که گشتاور خروجی بدون رسیدن به آستانه اشباع مغناطیسی هسته و بدون بروز تریپ اضافه ولتاژ ناخواسته، به‌صورت کاملاً نرم و یکنواخت در رژیم توان ثابت هدایت شود.
۲. تحلیل مدهای کنترلی و فیدبک سرعت در اینورتر WEG ADV200 WA
اینورتر WEG ADV200 WA مجهز به الگوریتم‌های پردازش سیگنال دیجیتال توانمند است که امکان انطباق پویای گشتاور با بارهای متغیر و ثابت را در حالات زیر در اختیار مهندسین قرار می‌دهد:
- کنترل برداری بدون سنسور فیدبک مبتنی بر ناظر نیرو محرکه معکوس (Sensorless Back-EMF Vector Control):
در این الگوریتم، بدون تحمیل هزینه و استهلاک انکودر فیزیکی در فضاهای مرطوب تصفیه‌خانه‌ها و کانال‌های تهویه، موقعیت مکانی بردار شار روتور و سرعت شفت به‌صورت پیوسته از طریق تحلیل ولتاژ و جریان فازهای خروجی محاسبه می‌شود. معادله دیفرانسیلی ناظر حالت بردار ضد محرکه القایی به شرح زیر است:
$$\vec{e} = \vec{v}_s – R_s \vec{i}_s – \sigma L_s \frac{d\vec{i}_s}{dt}$$
که در آن $e$ بردار ولتاژ القایی Back-EMF، $v_s$ بردار ولتاژ خروجی استاتور، $i_s$ بردار جریان استاتور، $R_s$ مقاومت سیم‌پیچ و $\sigma L_s$ ضریب اندوکتانس پراکندگی گذرا است. این ساختار در اینورتر WEG ADV200 WA دستیابی به پایداری سرعت با دقت خطای کمتر از ۰.۵٪ و گشتاور نامی بیش از ۱۵۰٪ را حتی در فرکانس‌های کاری بسیار پایین فراهم می‌کند. - فیدبک آنالوگ و تاکوژنراتور (Tachogenerator Feedback):
درایو WEG ADV200 WA از طریق کارت‌های مبدل واسط ایزوله، امکان دریافت سیگنال‌های فیدبک آنالوگ ولتاژی تا سطوح بالا را داراست و با فیلترهای اکتیو دیجیتال، اعوجاجات ناشی از کموتاتورهای مکانیکی تاکو را خنثی می‌نماید. - فیدبک انکودر دیجیتال حلقه بسته (Closed-loop Field Oriented Control):
برای کاربردهایی از پمپاژ مواد خمیری غلیظ، لجن‌کش‌های تصفیه‌خانه یا اکسترودرها که نیاز به دقت در سرعت صفر دارند، اینورتر WEG ADV200 WA با اتصال کارت‌های افزایشی انکودر (شامل Incremental TTL/HTL، SinCos، Resolver، EnDat)، با فرکانس فیلترینگ تا ۱۶ کیلوهرتز کنترل گشتاور را با زمان پاسخ کمتر از چند میلی‌ثانیه اجرا نموده و گشتاور کامل ۱۰۰٪ را در سرعت صفر مطلق (Zero-speed Torque Hold) تثبیت می‌کند.
۳. راهنمای تخصصی وایرینگ، ترمینال‌ها و پین‌اوت درایو WEG ADV200 WA
اجرای اصولی سربندی قدرت و سیم‌کشی بخش کنترل در اینورتر WEG ADV200 WA برای جلوگیری از بروز لوپ‌های نویزی و پرش پالس‌ها الزامی است.
ترمینال‌های مدار قدرت (Power Terminals)
- ترمینال‌های L1, L2, L3: ورودی اصلی برق متناوب سه‌فاز (در کلاس‌های 380-500VAC یا 690VAC). جهت توالی فازهای ورودی بر جهت چرخش خروجی موتور اثری ندارد.
- ترمینال‌های U, V, W: خروجی پالس‌های PWM به سمت الکتروموتور پمپ یا فن. جابجایی دو فاز، جهت چرخش هیدرولیکی پروانه را معکوس می‌سازد.
- ترمینال‌های C (+) و D (-): دسترسی مستقیم به باس دی‌سی؛ جهت بهره‌برداری در تابلوهای Common DC Bus یا اتصال یونیت‌های بریک خارجی در توان‌های فراتر از چندصد کیلووات.
- ترمینال‌های BR+ و BR-: اتصال دو سر مقاومت ترمز به یونیت چاپر داخلی اینورتر WEG ADV200 WA (در فریم‌هایی که چاپر داخلی تعبیه شده است).
- شین PE: ترمینال اتصال زمین حفاظتی مسی متصل به شاسی تابلو و چاه ارت اصلی کارخانه.
جدول تخصصی ترمینال‌های کنترل و سیگنالینگ در اینورتر WEG ADV200 WA
| شماره ترمینال | کد ترمینال | نوع سیگنال | سطح ولتاژ و ویژگی‌های الکتریکی | کاربرد تخصصی در اینورتر WEG ADV200 WA |
|---|---|---|---|---|
| 1 | +10V REF | خروجی منبع مرجع | 10V DC ±1% با حداکثر جریان خروجی 10mA | تغذیه پتانسیومترهای دستی تنظیم دور روی درب تابلو |
| 2 | AN1+ | ورودی آنالوگ تفاضلی | ±10V DC یا 0/4-20mA انتخابی با سوئیچ، دقت ۱۲ بیتی | مرجع سرعت خارجی یا ست‌پوینت فشار هدف حلقه PID |
| 3 | AN1- | ورودی منفی AN1 | ورودی تفاضلی منفی جهت مهار ولتاژهای سرگردان مد مشترک | سیم منفی سنسور یا رفرنس پتانسیومتر |
| 4 | AN2+ | ورودی آنالوگ دوم | 0/4-20mA یا 0-10V DC، امپدانس ورودی 250Ω | فیدبک ترانسمیتر فشار آب خط لوله یا فلومتر خروجی |
| 5 | 0V ANA | زمین ایزوله آنالوگ | گراند مرجع مشترک برای تمام سیگنال‌های ابزاردقیق | اتصال شیلد کابل‌های سنسورها و فرستنده‌های فشار |
| 6 | AO1 | خروجی آنالوگ ۱ | 0/4-20mA یا 0-10V DC، امپدانس بار حداکثر 500Ω | سیگنال مانیتورینگ فرکانس خروجی لحظه‌ای به PLC مرکزی |
| 7 | AO2 | خروجی آنالوگ ۲ | 0/4-20mA یا 0-10V DC، بار امپدانس تا 500Ω | ارسال مقدار جریان یا توان اکتیو مصرفی به سیستم اتوماسیون |
| 11 | DI1 | ورودی دیجیتال اپتوکوپلر | 24V DC، مقاومت ورودی 3.3kΩ، سرعت سوییچ < 2ms | فرمان فعال‌سازی و استارت درایو (Start/Run Enable) |
| 12 | DI2 | ورودی دیجیتال ۲ | 24V DC با قابلیت انتخاب منطق PNP یا NPN | تغییر حالت کاربری میان سیستم دستی (Manual) و خودکار (Auto) |
| 13 | DI3 | ورودی دیجیتال ۳ | 24V DC ایزوله با آستانه دی‌الکتریک 2.5kV | سیگنال ریست اضطراری خطاهای ثبت شده (Fault Reset) |
| 14 | DI4 | ورودی دیجیتال ۴ | 24V DC، سازگار با فرکانس تا 5kHz | سوئیچ پرشر فشار حداقل یا سنسور فلوتر کنترل سطح آب |
| 21, 22 | STO-1 / STO-2 | ورودی ایمنی سخت‌افزاری | دو کانال مجزای 24V DC منطبق بر SIL3 و PLe | مدار قطع اضطراری گشتاور ایمن (Safe Torque Off) |
| 31, 32, 33 | RL1 (NO/NC/COM) | خروجی رله‌ای قابل برنامه‌ریزی | کنتاکت خشک 250V AC / 2A یا 30V DC / 2A | اعلام رله‌ای فالت سیستم به مدار آژیر یا سیستم DCS تابلو |
| 34, 35 | RL2 (NO/COM) | خروجی رله‌ای کمکی | کنتاکت خشک 250V AC / 2A | فرمان کنتاکتور راه‌اندازی پمپ کمکی دوم (Cascade Multi-Pump) |
الزامات کابل‌کشی، شیلدینگ و اصول سازگاری الکترومغناطیسی (EMC)
جهت حفظ سلامت عملکرد اینورتر WEG ADV200 WA و عدم انتشار پارازیت بر شبکه‌های ابزاردقیق، رعایت دستورالعمل‌های زیر ضروری است:
- تفکیک ترانشه‌ها و سینی‌های کابل: کابل‌های قدرت سه‌فاز شبکه، کابل خروجی به موتور و کابل‌های ابزاردقیق سنسورهای فشار باید در سینی‌های فلزی مستقل با حداقل فاصله ۳۰ سانتی‌متر موازی شوند. عبور متقاطع فقط با زاویه عمود ۹۰ درجه مجاز است.
- زمین پیوسته ۳۶۰ درجه شیلد: کابل اتصال درایو به موتور باید از نوع شیلد مس بافته با کاور رسانا باشد. شیلد باید در هر دو انتهای تابلو و کلمپ موتور با کلمپ متالیک مستقیماً و به‌صورت ۳۶۰ درجه به پلیت ارت متصل شود؛ از بافتن شیلد به فرم رشته باریک جدا خودداری کنید.
- چوک خروجی و فیلترهای dV/dt: در مواردی که کابل میان اینورتر WEG ADV200 WA و الکتروموتور پمپ بیش از ۵۰ متر طول دارد، به‌منظور پیشگیری از تخریب عایق سیم‌پیچ‌ها ناشی از امواج انعکاسی، تعبیه چوک خروجی یا فیلترهای سینوسی توصیه می‌گردد.
۴. راهنمای گام‌به‌گام راه‌اندازی، پارامتردهی و تیونینگ اینورتر WEG ADV200 WA
راه‌اندازی اصولی اینورتر WEG ADV200 WA شامل بررسی پیش‌نیازهای الکتریکی، مقداردهی مشخصات بار و کالیبراسیون حلقه‌های کنترلی به شرح زیر است:
گام اول: تست سرد و تدابیر پیش از استارت (Cold Commissioning)
پیش از اتصال تغذیه سه‌فاز اصلی، مقاومت عایقی فازها به زمین را در کابل‌ها و استاتور الکتروموتور با دستگاه میگر تست نمایید (ترمینال‌های درایو در زمان اعمال ولتاژ میگر باید کاملاً باز باشند). سپس تطابق ولتاژ ورودی شبکه را با رده نامی درایو (۳۸۰V یا ۶۹۰V) ارزیابی کرده و محکم بودن پیچ شینه‌ها را با آچار ترکمتر بازرسی کنید.
گام دوم: تنظیمات پلاک‌خوانی الکتروموتور
از طریق پنل کنترلی، داده‌های حک شده روی پلاک موتور را در منوی تنظیمات ثبت نمایید:
P.0200[Motor Rated Voltage]: ولتاژ اسمی موتور (ولت).P.0201[Motor Rated Current]: جریان اسمی مجاز موتور (آمپر).P.0202[Motor Rated Frequency]: فرکانس پایه (معمولاً 50Hz).P.0203[Motor Rated Speed]: سرعت نامی با احتساب لغزش روتور بر حسب RPM (مانند 1470 RPM).P.0204[Motor Pole Pairs]: تعداد جفت قطب‌های مغناطیسی موتور.P.0205[Motor Power Factor]: ضریب توان اسمی موتور ($\cos \phi$).
گام سوم: اجرای الگوریتم شناسایی خودکار (Autotuning)
اینورتر WEG ADV200 WA قابلیت کالیبراسیون هوشمند پارامترهای موتور را به دو شیوه در اختیار می‌گذارد:
- اتوتیونینگ در حالت سکون (Still Autotune): مختص زمانی که پمپ یا فن به مدار مکانیکی کوپل است و چرخش شفت مقدور نیست. درایو با اعمال فرکانس‌های خاص، مقاومت اهمی فاز ($R_s$) و اندوکتانس پراکندگی روتور-استاتور ($\sigma L_s$) را بدون هیچ حرکتی استخراج می‌نماید.
- اتوتیونینگ دینامیکی چرخشی (Rotational Autotune): در صورت باز بودن شفت از بار، سیستم موتور را به چرخش درآورده و جریان مغناطیس‌کنندگی بی‌باری ($I_d$) و اندوکتانس اصلی ($L_m$) را ثبت می‌کند.
گام چهارم: بهینه‌سازی و تیونینگ حلقه‌های کنترل جریان، سرعت و PID فشار
در پروژه‌های پمپاژ آب و هوارسانی با درایو WEG ADV200 WA، تنظیم لوپ PID حیاتی است:
- لوپ جریان: با مقادیر استخراج شده از اتوتیونینگ، پارامترهای تناسبی و انتگرالی بهینه‌سازی می‌شوند تا سیستم رفتار فاقد نوسان داشته باشد.
- لوپ کنترل فشار سیال (PID Controller): برای ممانعت از ضربه قوچ هیدرولیکی (Water Hammer)، ابتدا بهره تناسبی $K_p$ را گام‌به‌گام افزایش دهید تا سرعت واکنش فشار به تغییرات شیرها ارتقا یابد؛ سپس با تنظیم زمان انتگرال‌گیر $T_i$ خطای ماندگار فشار را در ست‌پوینت تثبیت کنید. قابلیت کنترل شیب ملایم اینورتر WEG ADV200 WA فشار لوله‌ها را در برابر شکستگی ناگهانی بیمه می‌کند.
۵. راهنمای جامع خطایابی، کدهای آلارم و تعمیرات اینورتر WEG ADV200 WA
سیستم عیب‌یابی پیشرفته درایو اینورتر WEG ADV200 WA خطاهای رخ داده را همراه با مشخصات ولتاژ باس، آمپراژ و فرکانس لاگ می‌کند. جدول زیر نحوه مواجهه با کدهای خطای رایج را ارائه می‌دهد:
| کد خطا | عنوان پیام خطا | علل بالقوه مهندسی (الکتریکال / مکانیکال) | دستورالعمل جامع و گام‌به‌گام رفع عیب |
|---|---|---|---|
| F0001 | Overcurrent (اضافه جریان شتاب‌دار) | اتصال کوتاه فاز به فاز در کابل یا موتور، شیب زمان شتاب (Accel time) بسیار کوتاه، گیرپاژ مکانیکی پروانه پمپ یا فن. | ۱. کابل‌کشی ترمینال‌های U, V, W را از نظر اتصال کوتاه بررسی کنید. ۲. زمان شیب صعودی استارت درایو را افزایش دهید. ۳. از عدم انسداد فیزیکی پروانه پمپ در حالت خاموش اطمینان حاصل نمایید. |
| F0002 | DC Bus Overvoltage (اضافه ولتاژ شین DC) | شیب استپ فوق‌العاده کوتاه در بارهای پر اینرسی، نوسان افزایشی ناگهانی ولتاژ سه‌فاز شبکه، آسیب‌دیدگی یا قطع مقاومت ترمز. | ۱. زمان Deceleration time را بالا ببرید. ۲. مقاومت ترمز و سلامت چاپر را با اهم‌متر ارزیابی کنید. ۳. در پمپ‌ها کنترلر تثبیت ولتاژ باس را در پارامترهای داخلی فعال نمایید. |
| F0003 | DC Bus Undervoltage (افت ولتاژ لینک DC) | افت ولتاژ ناگهانی شبکه تغذیه سراسری (Sag)، قطعی در فیوزهای ورودی سه‌فاز، آسیب دیدن مدار بای‌پاس پیش‌شارژ تریستوری. | ۱. ولتاژ فازهای L1, L2, L3 را در زیر بار پایش کنید. ۲. فیوزهای نیمه‌هادی تابلویی را بازرسی نمایید. ۳. سلامت یونیت تریستورهای شارژ اولیه را بررسی کنید. |
| F0004 | Drive Overtemperature (فوق دمای هیت‌سینک) | گرفتگی کانال‌های خنک‌کننده پشتی درایو به علت گرد و غبار، از کار افتادن فن‌های مکنده اینورتر، دمای بیش از ۴۵ درجه هوای داخل تابلو. | ۱. کارکرد پیوسته فن‌های درایو را تست کنید. ۲. پره‌های هیت‌سینک اینورتر WEG ADV200 WA را با هوای فشرده بدون رطوبت تنظیف کنید. ۳. سیستم تهویه مطبوع یا فیلترهای تابلوی برق را احیا نمایید. |
| F0005 | Motor Overload (اضافه بار حرارتی موتور) | کارکرد مداوم فراتر از جریان مجاز نامی پلاک، کاویتاسیون در پمپ ناشی از افت سطح آب ورودی، غلظت بالای سیال عبوری. | ۱. آمپراژ عبوری فازها را با آمپرمتر انبری بسنجید. ۲. وضعیت باز بودن شیرهای خروجی و عدم گرفتگی فیلترها را چک کنید. ۳. مقادیر حفاظتی I²t را در نرم‌افزار درایو مجدداً بررسی فرمایید. |
| F0010 | Ground Fault (خطای نشتی زمین) | از بین رفتن عایق سیم‌پیچ‌های استاتور پمپ بر اثر رطوبت، نشتی کابل‌های قدرت درون داکت‌های مرطوب، آسیب فیزیکی به پوسته شیلد. | ۱. کابل موتور را جدا کرده و با دستگاه میگر مقاومت به بدنه را ارزیابی کنید. ۲. ترمینال باکس موتور را باز کرده و وجود آب یا میعان را بررسی کنید. |
| F0016 | Speed Feedback Loss (قطع سیگنال فیدبک دور) | قطعی در رشته‌های کابل انکودر، خرابی تغذیه کارت سنسور، شکستن کوپلینگ ارتباطی شفت انکودر به الکتروموتور. | ۱. اتصالات سوکت کارت فیدبک را بررسی کنید. ۲. تغذیه ارسالی به انکودر را اندازه بگیرید. ۳. سلامت مکانیکی کوپلینگ انکودر را چک نمایید. |
| F0022 | Dry Run Protection (پایش کارکرد خشک پمپ) | افت ناگهانی بار الکتروموتور به دلیل نبود آب در محفظه پمپ، بریدن شفت اتصال پروانه به الکتروموتور. | ۱. وجود سیال در لوله ورودی پمپ را بررسی نمایید. ۲. آستانه توان تشخیص وضعیت بی‌باری در پارامترهای اختصاصی آب را کالیبره کنید. |
۶. جدول جامع و کامل مشخصات فنی اینورتر WEG ADV200 WA
مشخصات فنی و استانداردهای طراحی درایو صنعتی اینورتر WEG ADV200 WA در جدول زیر تفکیک شده است:
| مولفه فنی و مشخصه مهندسی | کلاس ولتاژ ۳۸۰V تا ۵۰۰V AC | کلاس ولتاژ ۶۹۰V AC |
|---|---|---|
| محدوده توان تحت پوشش | ۱.۵ کیلووات تا ۹۰۰ کیلووات (امکان پارالل‌سازی تا بیش از ۱.۵ مگاوات) | ۲۲ کیلووات تا ۱ مگاوات (1000 kW) |
| تلورانس ولتاژ و فرکانس شبکه | 3-Phase 380V … 500V AC (-15% / +10%) | 45 تا 65 هرتز | 3-Phase 500V … 690V AC (-15% / +10%) | 45 تا 65 هرتز |
| قابلیت تحمل اضافه بار | حالت گشتاور متغیر (پمپ و فن): ۱۱۰٪ به مدت ۶۰ ثانیه حالت گشتاور ثابت (Heavy Duty): ۱۵۰٪ به مدت ۶۰ ثانیه در هر ۵ دقیقه |
حالت پمپ و فن: ۱۱۰٪ به مدت ۶۰ ثانیه حالت سنگین کار: ۱۵۰٪ به مدت ۶۰ ثانیه |

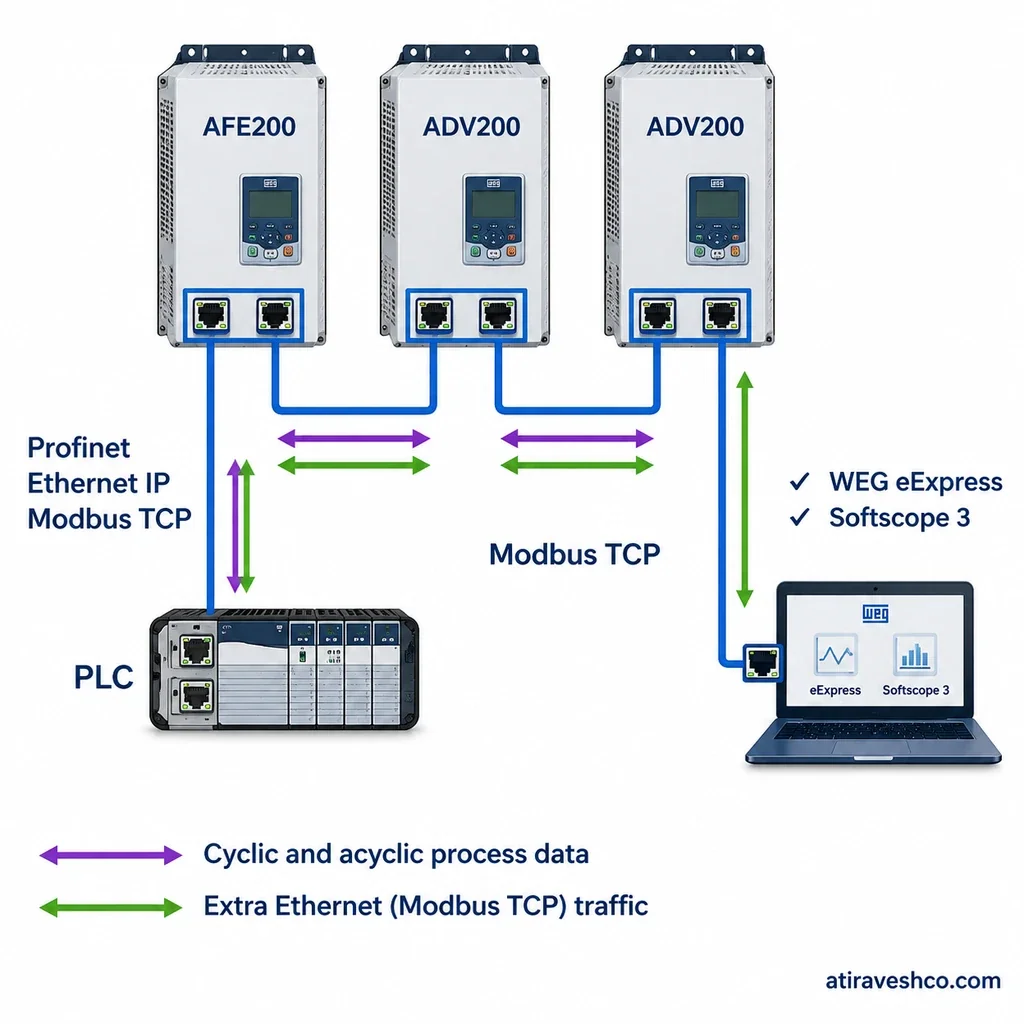

| فرکانس کلیدزنی و خروجی | فرکانس خروجی: 0 تا 500Hz | فرکانس کلیدزنی IGBTها: 2kHz تا 16kHz | فرکانس خروجی: 0 تا 400Hz | فرکانس کلیدزنی: 2kHz تا 8kHz |
| نوع فیوزهای ورودی حفاظتی | فیوزهای تندکار نیمه‌هادی کلاس aR یا gR با ظرفیت شکست بالا | فیوزهای کلاس aR فوق‌سریع رده ولتاژ سنگین متناسب با ظرفیت اتصال کوتاه باس |
| چوک لینک DC و کنترل هارمونیک | چوک یکپارچه لینک DC متقارن تعبیه شده در تمامی فریم‌ها | چوک لینک DC داخلی به انضمام حسگر نظارت حرارتی ترانسفورماتوری |
| مدار ایمنی یکپارچه STO | دو کانال سخت‌افزاری منطبق بر استانداردهای بین‌المللی IEC 61508 SIL3 و ISO 13849-1 PLe | مدار سخت‌افزاری دو کاناله ایزوله با قابلیت فیدبک نظارتی دیاگنوستیک |
| محدوده دمای کاری مجاز | منفی ۱۰ تا مثبت ۴۰ درجه سانتی‌گراد بدون افت توان (تا ۵۰ درجه با ضریب تقلیل بار Derating) | منفی ۱۰ تا مثبت ۴۰ درجه سانتی‌گراد (تا ۵۰ درجه همراه با Derating) |
| سقف ارتفاع عملیاتی مجاز | تا ۱۰۰۰ متر بالاتر از سطح دریا بدون افت ظرفیت (بیش از آن ۱٪ به ازای هر ۱۰۰ متر) | تا ۱۰۰۰ متر بالاتر از سطح دریا بدون افت راندمان (تا سقف ۳۰۰۰ متر با تقلیل جریان) |
| پروتکل‌های شبکه و فیلدباس | پورت پیش‌فرض ارتباطی RS485 مجهز به Modbus RTU / با قابلیت افزودن ماژول‌های Profinet, Profibus DP, EtherNet/IP, CANopen, EtherCAT | |
| کلاس حفاظت فیزیکی تابلو (IP) | کلاس IP20 به‌صورت استاندارد جهت نصب در تابلو | ماژول‌های با روش نصب فلنجی بیرونی (Push-through) با هیت‌سینک ایزوله IP54 | |
| تاییده‌ها و استانداردهای صنعتی | گواهینامه‌های CE, UL, cUL, EAC و تطابق EMC با استاندارد EN 61800-3 C3 / C2 | |
۷. ماتریس کاربردهای صنعتی هدف اینورتر WEG ADV200 WA
طراحی منعطف و نرم‌افزار متمرکز بر سیستم‌های جریان سیال در اینورتر WEG ADV200 WA، این تجهیز را برای بخش‌های گوناگون صنعت به گزینه‌ای کاربردی تبدیل کرده است:
- ایستگاه‌های انتقال آب و تصفیه‌خانه‌های فاضلاب:
در اینورتر WEG ADV200 WA، پروتکل‌های نرم‌افزاری ویژه‌ای برای حذف پدیده ضربه قوچ هیدرولیکی (Anti-Hammering) پیاده‌سازی شده است. در زمان استپ پمپ، درایو با پیاده‌سازی رمپ توقف S-Curve و بستن نرم مسیر سیال، مانع بازگشت امواج پرفشار به سمت شیرهای یکطرفه می‌شود. علاوه بر این، درایو دارای سیستم Cascade Controller برای هدایت هم‌زمان چند الکتروپمپ است؛ این قابلیت کارکرد چرخشی پمپ‌ها را به شکلی متوازن می‌سازد که همه الکتروپمپ‌ها ساعات کاری یکسانی را ثبت کرده و استهلاک نامتقارن نداشته باشند. - فن‌های مکنده و دمنده عظیم بویلرها و صنایع فولاد و سیمان:
قابلیت Flying Restart در اینورتر WEG ADV200 WA شرایطی را مهیا می‌کند که اگر شفت فن‌ها بر اثر کوران هوای محیط در حال هرزگردی باشد، درایو بدون اعمال ترمز ناگهانی و بدون ثبت خطای اضافه جریان، سرعت و زاویه موتور را ردیابی کرده و فرکانس خروجی را به‌طور کاملاً روان با فن منطبق می‌سازد. مضاف بر این، تابع پایش پارگی تسمه (Broken Belt Detection) با رصد نمودار توان-سرعت، اپراتورها را از عدم تبادل گشتاور مطلع می‌سازد. - کمپرسورهای برودتی سنگین و چیلرهای جذبی/تراکمی:
تثبیت بار گشتاور ثابت در فشارهای بالای گاز مبرد و کاهش جریان‌های استارت به کمک چوک‌های داخلی درایو WEG ADV200 WA، ضربات وارده به شفت کمپرسور را مهار نموده و هزینه‌های پیک دیماند برق کارخانه را بهینه می‌کند. - سیستم‌های همزن، میکسرها و اکسترودرهای مواد با ویسکوزیته بالا:
با بهره‌گیری از حالت کنترل برداری FOC، اینورتر WEG ADV200 WA قادر است گشتاور راه‌اندازی فراتر از ۱۵۰٪ را برای غلبه بر اصطکاک اولیه سیالات لزج بدون لغزش سرعت تأمین نماید.
۸. سوالات متداول مهندسین و نصاب‌ها (FAQ) همراه با اسکیما مارک‌آپ
۱. مزیت به‌کارگیری اینورتر WEG ADV200 WA در کلاس ولتاژی ۶۹۰ ولت در طرح‌های پمپاژ بزرگ چیست؟
در پروژه‌های پمپاژ پرقدرت صنعتی (به ویژه در توان‌های فراتر از ۲۰۰ کیلووات)، استفاده از سطح ولتاژ ۶۹۰ ولت جریان نامی عبوری را نسبت به شبکه ۴۰۰ ولت حدود ۱.۷۳ برابر کاهش می‌دهد ($I = \frac{P}{\sqrt{3} \times V \times \cos \phi}$). این امر به شکل مستقیم امکان استفاده از کابل‌های تغذیه با سطح مقطع کمتر، کاهش شدید تلفات توان $I^2 R$ در خطوط کابل‌کشی طویل، کوچک‌تر شدن سایز بریکرها و شینه‌های تابلو و صرفه‌جویی محسوس در هزینه‌های راه‌اندازی را در اینورتر WEG ADV200 WA فراهم می‌آورد.
۲. قابلیت Flying Restart در اینورتر WEG ADV200 WA چگونه از سیستم‌های هوارسانی محافظت می‌کند؟
در صورتی که فن‌های سانتریفیوژ به دلیل کشش جریان هوای داکت‌ها در حالت چرخش آزاد باشند، روشن کردن درایو معمولی بدون ردیابی سرعت منجر به اختلاف فاز شدید و ثبت خطای اضافه‌جریان F0001 و شوک به کوپلینگ می‌گردد. قابلیت Flying Restart در درایو اینورتر WEG ADV200 WA ابتدا با ارسال سیگنال فرکانسی پایش ضعیف، سرعت واقعی شفت هرزگرد را شناسایی کرده و فرکانس خروجی را با چرخش موتور تراز می‌نماید و دور موتور را به نرمی تا سرعت تنظیمی بالا می‌برد.
۳. دلیل وجود چوک دی‌سی داخلی در اینورتر WEG ADV200 WA چیست و چه مزیتی نسبت به چوک خط دارد؟
چوک DC تعبیه شده در مدار لینک دی‌سی اینورتر WEG ADV200 WA هم جریان ریپل خازن‌های الکترولیتی را تصفیه کرده و طول عمر درایو را افزایش می‌دهد، و هم با کاهش اعوجاج هارمونیکی جریان (THD-i به زیر ۳۵٪) تطابق با استاندارد IEEE 519 را میسر می‌سازد. از سوی دیگر افت ولتاژ چوک‌های DC به مراتب کمتر از چوک‌های سه‌فاز AC خط بوده و مانع کاهش دامنه ولتاژ ترمینال موتور در بارهای سنگین می‌شود.
۴. ماهیت عملکرد پروتکل STO (Safe Torque Off) در اینورتر WEG ADV200 WA چیست؟
مدار STO در این درایو یک مسیر سخت‌افزاری حفاظت ایمنی مستقل از لایه‌های سیستم‌عامل و پردازنده مرکزی است. در صورت تحریک ورودی‌های دو کاناله STO-1 و STO-2 توسط استپ قارچی یا میکروسوئیچ حفاظتی تابلو، تغذیه طبقه درایورهای گیت IGBTها بی‌درنگ قطع می‌شود. این واکنش بدون نیاز به باز کردن کنتاکتورهای بالادست، تولید گشتاور الکترومغناطیسی در شفت موتور را فوراً صفر کرده و ریسک حرکات پیش
