معرفی جامع و کالبدشکافی مهندسی درایو WEG TPD32-EV
درایو دیجیتال آرمیچر سری WEG TPD32-EV یکی از پیشرفته‌ترین و قابل‌اعتمادترین کنترلرهای تریستوری در صنعت الکترونیک قدرت برای هدایت موتورهای جریان مستقیم (DC Motors) به‌شمار می‌رود. در صنایع سنگینی که هنوز به دلیل نیاز به گشتاور راه‌اندازی بالا، کنترل دقیق در دورهای صفر و مهار بارهای اینرسی بزرگ از الکتروموتورهای DC استفاده می‌کنند، کیفیت توان و پایداری درایو نقش تعیین‌کننده‌ای در جلوگیری از توقفات خط تولید دارد. این تجهیز با پردازش تمام‌دیجیتال و استفاده از الگوریتم‌های پیشرفته کنترل شار و سرعت، استهلاک مکانیکی را به حداقل رسانده و دقت دینامیکی خطوط پیوسته را تضمین می‌کند.
معماری مدار قدرت در سری WEG TPD32-EV بر اساس پل‌های تریستوری کاملاً کنترل‌شده (Fully Controlled Thyristor Bridges) شکل گرفته است. این دستگاه در دو پیکربندی کلی تولید می‌شود: مدل‌های ۲ ربعی (2B) که از یک پل ۶ پالس برای کاربردهای تک‌جهت بدون بازگشت انرژی بهره می‌برند، و مدل‌های ۴ ربعی (4B) که با دارا بودن دو پل ضد موازی (Anti-Parallel)، امکان ترمز الکتریکی و بازگرداندن انرژی جنبشی بار (Regenerative Braking) را به شبکه سه‌فاز فراهم می‌سازند. این ساختار از اتلاف انرژی در مقاومت‌های ترمز جلوگیری نموده و راندمان کلی سیستم را به شکل محسوسی افزایش می‌دهد.

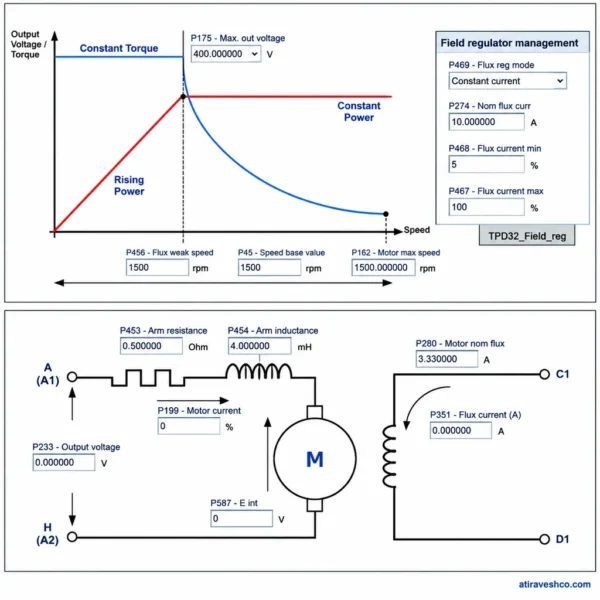

کنترل شار مغناطیسی و واحد تحریک (Field Exciter) در این درایو به صورت یکپارچه یا ماژولار طراحی شده است. در سرعت‌های تا دور نامی، گشتاور موتور به لطف ثبات جریان آرمیچر در مقدار نامی حفظ می‌شود (Constant Torque). پس از عبور از دور نامی، سیستم با ورود به ناحیه تضعیف میدان (Field Weakening)، جریان فیلد را به طور دینامیکی کاهش می‌دهد تا موتور بدون آسیب دیدن عایقی یا بروز پدیده جرقه شدید در کموتاتور، به سرعت‌های بالاتر دست یابد. مهندسان می‌توانند برای مطالعه جزئیات بیشتر استانداردهای بین‌المللی تجهیزات الکترونیک قدرت، مستندات رسمی سازنده را در وب‌سایت مرجع کمپانی WEG مورد بررسی قرار دهند.
تحلیل مدهای کنترلی و فیدبک سرعت WEG TPD32-EV
دستیابی به پایداری بالا در سرعت‌های مختلف نیازمند انتخاب و تنظیم دقیق مدار فیدبک است. درایو TPD32-EV از سه روش استاندارد فیدبک پشتیبانی می‌کند:
- فیدبک ولتاژ آرمیچر (Armature Voltage / Back-EMF Feedback): در این حالت، اختلاف ولتاژ ترمینال‌های آرمیچر پس از کسر افت ولتاژ مقاومتی اهمی سیم‌پیچ ($I \times R$) به عنوان تخمین‌گر سرعت به کار می‌رود. رابطه کلی این تخمین به صورت $E_a = V_a – I_a R_a$ است. این روش بدون نیاز به سنسور مکانیکی روی شفت، دقتی در حدود ۱ تا ۲ درصد دور نامی ایجاد می‌کند.
- فیدبک تاکوژنراتور آنالوگ (Tachogenerator Feedback): با اتصال تاکوژنراتور مستقیم به شفت موتور، ولتاژ متناسب با دور تولید شده و به ورودی تفاضلی آنالوگ درایو اعمال می‌شود. این فیدبک پایداری استاتیکی دستگاه را تا حدود ۰.۱ درصد ارتقا داده و پاسخ مناسبی برای بارهای صنعتی عمومی فراهم می‌آورد.
- فیدبک انکودر دیجیتال حلقه بسته (Closed-loop Encoder Feedback): دقیق‌ترین روش کنترل سرعت و موقعیت است. با نصب انکودر پالس‌دار روی موتور و اتصال آن به کارت آپشنال درایو، لغزش‌های مکانیکی به صفر رسیده و کنترل دقیق دور حتی در سرعتی نزدیک به صفر (Zero Speed Control with Torque) میسر می‌گردد.
راهنمای تخصصی وایرینگ، ترمینال‌ها و پین‌اوت WEG TPD32-EV
رعایت اصول سیم‌کشی و تفکیک فیزیکی مدارهای قدرت و فرمان، شرط اصلی پایداری سیستم در محیط‌های صنعتی پرنویز است.
جدول تفکیکی ترمینال‌های اصلی قدرت و فرمان WEG TPD32-EV
| گروه ترمینال | شماره/نام پین | شرح عملکرد و سطح سیگنال |
|---|---|---|
| تغذیه قدرت اصلی | R, S, T (L1, L2, L3) | ورودی ولتاژ سه‌فاز اصلی AC (۲۳۰ تا ۶۹۰ ولت) |
| خروجی آرمیچر | A1 (+), A2 (-) | اتصال به کابل‌های آرمیچر الکتروموتور DC |
| تغذیه فیلد (تحریک) | F1, F2 (یا C1, C2) | خروجی تغذیه سیم‌پیچ تحریک موتور DC |
| ورودی‌های دیجیتال | DI1 تا DI8 | فرمان‌های استارت، استپ، فالت ریست و انتخاب مرجع سرعت (۲۴ ولت DC) |
| ورودی‌های آنالوگ | AI1, AI2, AI3 | مرجع سرعت ولتاژی (±10V) یا جریانی (4-20mA) |
| خروجی‌های رله‌ای | RO1, RO2, RO3 | کنتاکت‌های خشک سیگنال‌دهی وضعیت درایو و خطا |
| فیدبک تاکو / انکودر | T1, T2 یا A, B, Z | ورودی سیگنال سرعت آنالوگ یا پالس‌های انکودر افزایشی |
الزامات کابل‌کشی صنعتی: کابل‌های قدرت آرمیچر و فیلد باید از نوع شیلددار مرغوب یا درون داکت‌های فلزی مجزا از کابل‌های فرمان کشیده شوند. شیلد کابل‌های فیدبک (تاکو یا انکودر) صرفاً باید از سمت بدنه درایو به شین ارت ترخیص‌یافته و در طرف موتور آزاد بمانند تا از القای نویز الکترومغناطیسی جلوگیری شود. نصب فیلتر EMC و چوک خط ورودی جهت حفاظت در برابر هارمونیک‌های شبکه الزامی است.
راهنمای گام‌به‌گام راه‌اندازی WEG TPD32-EV ، پارامتردهی و تیونینگ (Commissioning & Tuning)
راه‌اندازی درایو WEG TPD32-EV نیازمند طی کردن مراحل سیستماتیک زیر است:
- تست سرد و بازرسی پیش از استارت WEG TPD32-EV : پیش از اتصال ولتاژ قدرت، مقاومت عایقی سیم‌پیچ‌های موتور (Megger Test) و صحت اتصال کابل‌های ارت، فیلد و آرمیچر بازبینی شود.
- وارد کردن اطلاعات پلاک موتور: پارامترهای اساسی شامل جریان نامی آرمیچر، ولتاژ نامی آرمیچر، جریان نامی فیلد، سرعت نامی و ولتاژ تاکو/تعداد پالس انکودر دقیقاً بر اساس پلاک موتور وارد درایو گردد.
- اجرای اتوتیونینگ (Autotuning) حلقه جریان و سرعت: درایو با تزریق پالس‌های تست، مقاومت ($R_a$) و اندوکتانس ($L_a$) آرمیچر را اندازه گیری کرده و ضرایب ضرایب تناسبی و انتگرال‌گیر حلقه کنترل جریان ($K_p, K_i$) را به صورت خودکار محاسبه و تنظیم می‌کند.
- تنظیم زمان‌های شتاب (Ramp Up/Down): شیب‌های زمان راه‌اندازی و توقف متناسب با اینرسی مکانیکی بار تنظیم شده تا از بروز خطای اضافه جریان جلوگیری شود.
راهنمای جامع خطایابیWEG TPD32-EV ، کدهای آلارم و تعمیرات (Troubleshooting)
| کد خطا / آلارم | شرح دقیق مشکل | علل احتمالی الکتریکی و مکانیکی | راه‌حل گام‌به‌گام رفع عیب |
|---|---|---|---|
| OC (Overcurrent) | اضافه جریان آنی آرمیچر | اتصال کوتاه در کابل‌ها، گیرپاژ مکانیکی بار، تنظیم نبودن لوپ جریان | بررسی مقاومت عایقی موتور، تست تریستورها، اجرای مجدد اتوتیونینگ |
| FL (Field Loss) | قطعی یا افت جریان تحریک | سوختن فیوز فیلد، قطع سیم‌پیچ تحریک، خرابی پل تغذیه فیلد | بررسی ولتاژ دوسر فیلد، تست سلامت فیوزها و اتصال ترمینال‌های F1 و F2 |
| PH (Phase Loss) | قطعی فاز یا نامتعادلی شدید شبکه | قطع کلید ورودی، سوختن فیوزهای ورودی قدرت، افت ولتاژ شدید | اندازه‌گیری ولتاژ خط در ورودی درایو، بررسی کلیدها و کنتاکتورهای بالادست |
| OT (Overtemperature) | دمای بیش از حد هیتسینگ | خرابی فن داخلی، مسدود شدن فیلترهای تابلو، اضافه‌بار طولانی‌مدت | سرویس فن‌های خنک‌کننده، تمیز کردن مسیر هوا، بررسی جریان مصرفی بار |
| EF (External Fault) | خطای سیگنال خارجی ترمینال | فعال شدن میکروسوئیچ‌های ایمنی، ترموستات موتور یا استپ اضطراری | بررسی وضعیت کنتاکت‌های ایمنی متصل به ورودی‌های دیجیتال درایو |
| Spd (Speed Feedback Error) | خطای عدم انطباق فیدبک سرعت | قطع سیم تاکوژنراتور، جابجایی پلاریته انکودر، خرابی سنسور | بررسی سیگنال خروجی تاکو با مولتی‌متر، تست پالس‌های انکودر |
جدول جامع WEG TPD32-EV و کامل مشخصات فنی (Technical Specifications Table)
| پارامتر مهندسی | مشخصات فنی استاندارد |
|---|---|
| خانواده محصول | مبدل دیجیتال تریستوری AC/DC (مدل TPD32-EV) |
| بازه جریان نامی آرمیچر | از ۲۰ آمپر تا ۳۳۰۰ آمپر پیوسته (قابلیت توسعه تا ۶۶۰۰ آمپر در سیستم‌های ۱۲ پالس) |
| ولتاژ تغذیه ورودی (Main AC) | سه‌فاز از ۲۳۰ ولت تا ۶۹۰ ولت متناوب (±۱۰٪، فرکانس ۴۵ الی ۶۵ هرتز) |
| ولتاژ خروجی آرمیچر | تا ۶۰۰ ولت مستقیم (DC) متناسب با ولتاژ خط ورودی |
| سیستم تحریک میدان | کنترلر داخلی تریستوری تا جریان‌های استاندارد؛ قابلیت اتصال یونیت‌های قدرت خارجی |
| اضافه‌بار مجاز (Overload) | ۱۵۰٪ برای ۶۰ ثانیه و ۲۰۰٪ برای ۱۰ ثانیه در رژیم سنگین (Heavy Duty) |
| پروتکل‌های ارتباطی | Modbus RTU (پورت RS485 استاندارد)؛ کارت‌های آپشنال Profibus-DP، CANopen |
| درجه حفاظت محیطی | IP20 برای فریم‌های کامپکت و IP00 برای یونیت‌های کابینتی پرقدرت |
ماتریس کاربردهای صنعتی هدف (Target Industrial Applications)
درایو WEG TPD32-EV به دلیل قابلیت اعتماد بالا و پاسخ دینامیکی سریع، در صنایع مادر زیر کاربردی کلیدی دارد:
- صنایع فولاد و نورد: کنترل قفسه‌های نورد گرم و سرد، میزهای غلطکی (Roller Tables) و قیچی‌های برش متحرک (Flying Shear).
- صنایع لاستیک و پلیمر: راه‌اندازی میکسرها و بنبوری‌های سنگین صنعتی با گشتاور راه‌اندازی بالا و بارگذاری‌های پالسی.
- بالابرهای معدنی و جرثقیل‌ها: کنترل دقیق وینچ‌های باربر در معادن و جرثقیل‌های سقفی سنگین با قابلیت ترمز احیاکننده (4Q Regenerative).
- صنایع کاغذ و چاپ: کنترل کشش خطی دقیق (Tension Control) در رول‌های پیوسته چندموتوره.
سوالات متداول مهندسین و نصاب‌ها (FAQ) همراه با Schema Markup
۱. تفاوت اصلی بین مدل‌های ۲ ربعی (2B) و ۴ ربعی (4B) درایو TPD32-EV چیست؟
مدل ۲ ربعی صرفاً برای چرخش در یک یا دو جهت بدون قابلیت بازگرداندن انرژی ترمزی به شبکه طراحی شده است (مناسب فن و پمپ). مدل ۴ ربعی مجهز به دو پل تریستوری ضد موازی بوده و در زمان ترمز بارهای اینرسی بزرگ، انرژی را به شبکه تزریق می‌کند که برای بالابرها و نوردها ضروری است.
۲. آیا درایو WEG TPD32-EV جایگزین مناسبی برای مدل‌های قدیمی‌تر TPD500 است؟
بله؛ این درایو از نظر ابعاد مکانیکی نصب، فاصله سوراخ‌های شمش‌بندی و ساختار ترمینال‌های فرمان بیشترین تطابق را با سری TPD500 داشته و در پروژه‌های نوسازی (Retrofit) بدون تغییرات اساسی در تابلوی برق نصب می‌گردد.
۳. تنظیمات پارامترها و کالیبراسیون درایو WEG TPD32-EV از چه طریق انجام می‌شود؟
کانفیگ پارامترها، اجرای اتوتیونینگ و مانیتورینگ متغیرها از طریق کی‌پد روی دستگاه WEG TPD32-EV و یا نرم‌افزار مهندسی اختصاصی TPEditor از طریق پورت سریال RS485 صورت می‌پذیرد.
۴. چه تجهیزات حفاظتی در ورودی درایو WEG TPD32-EV الزامی است؟
استفاده از چوک خط ورودی (Line Reactor) سه فاز جهت کاهش هارمونیک‌ها و نصب فیوزهای فوق‌سریع نیمه‌هادی (تیپ aR) مخصوص حفاظت تریستورها مطابق منوال سازنده الزامی است.
