۱. معماری مکانیکی و الکترونیک قدرت درایو اینورتر صنعتی WEG ADV200-EH
اینورتر صنعتی WEG ADV200-EH (نسخه هیت‌سینک بیرونی یا External Heatsink) اوج مهندسی دفع حرارت در سیستم‌های درایو ماژولار فشار ضعیف کمپانی WEG است. در تابلوهای برق متداول، تلفات حرارتی عناصر قدرت درایو (عمدتاً پل دیودی ورودی و ماژول‌های سوییچینگ IGBT) درون فضای بسته تابلو آزاد می‌شود. این مسئله دمای هوای داخل تابلو را به شدت بالا برده و مهندسان را ناچار به استفاده از کولرهای گازی تابلویی پرهزینه، بزرگ‌تر کردن ابعاد سلول‌های تابلو و فیلترهای گرد و غبار پردردسر می‌کند.
مدل ADV200-EH با بهره‌گیری از طراحی مکانیکی Push-Through این چالش را به‌صورت اساسی حل کرده است. در این ساختار، محفظه درایو به دو بخش فیزیکی مجزا تقسیم می‌شود:
- بخش داخلی تابلو (تابلویی – کلاس IP20): شامل بردهای کنترل، کارت‌های پردازش سیگنال DSP، مدارات گیت‌درایور حساس، بردهای انکودر و رله‌های ترمینال فرمان که همگی در محیط امن و تمیز داخل تابلو قرار می‌گیرند.
- بخش بیرونی تابلو (اکسترنال – کلاس IP54): شامل پره‌های آلیاژ آلومینیوم دایکست هیت‌سینک، فن‌های براش‌لس با دبی هوای بالا و سنسورهای دمای NTC که از طریق برش تعبیه‌شده روی سینی پشتی یا دیواره تابلو به محیط خارج فرستاده می‌شوند.
تحلیل مکانیکی مدل ADV200-EHR (Reduced Flange)
علاوه بر مدل مرسوم ADV200-EH، مدل تخصصی ADV200-EHR توسط وگ توسعه یافته است. تفاوت مهندسی این مدل در ضخامت و ابعاد حاشیه فلنج (Flange Rim) است. نسخه EHR دارای فلنج کم‌عرض‌تر است که به طراحان تابلوهای برق اجازه می‌دهد چند دستگاه درایو توان بالا را در یک سلول تابلویی عرض ۶۰۰ یا ۸۰۰ میلی‌متر، پهلو به پهلو (Side-by-Side) بدون تداخل فلنج‌های نصب، جانمایی کنند.
محاسبات حرارتی و مزیت بالانس تلفات تابلو
تلفات حرارتی کل یک درایو صنعتی استاندارد طبق رابطه زیر محاسبه می‌شود:
$$P_{loss\_total} = P_{loss\_switching} + P_{loss\_conduction} + P_{loss\_control}$$
در درایوهای معمولی، کل این توان اتلافی ($P_{loss\_total}$) درون کابینت تخلیه می‌شود که توان سرمایشی مورد نیاز کولر تابلو بر اساس آن به دست می‌آید:
$$Q_{cooling} = 1.2 \times P_{loss\_total} + A \cdot k \cdot (T_{ambient} – T_{internal})$$
اما در اینورتر صنعتی WEG ADV200-EH، تلفات سوییچینگ و تلفات هدایت دیودها و ترانزیستورهای قدرت ($P_{loss\_switching} + P_{loss\_conduction}$) که بالغ بر ۷۵ تا ۸۵ درصد کل حرارت درایو را تشکیل می‌دهند،
مستقیماً از طریق هیت‌سینک بیرونی به فضای تهویه‌شده سالن یا کانال هوای خارجی تخلیه می‌شود. بنابراین تنها حدود ۱۵ تا ۲۰ درصد حرارت (ناشی از خازن‌های باس، بردهای تغذیه سوئیچینگ و پردازنده‌ها) داخل تابلو آزاد می‌شود. این کاهش بار، ابعاد کولر تابلو را حداقل ۳ برابر کوچک‌تر کرده و هزینه برق مصرفی تابلو را شدیداً تقلیل می‌دهد.
توپولوژی مدار DC Link و آرایش فیلتراسیون هارمونیک WEG ADV200-EH
ورودی سه‌فاز اینورتر صنعتی WEG ADV200-EH پس از عبور از وریستورهای سرکوب‌کننده اضافه ولتاژ گذرا (Surge Arresters)، وارد پل یکسوساز تریستوری/دیودی می‌گردد. در لینک دی‌سی، یک DC Bus Choke دوبل متقارن تعبیه شده است. وجود این چوک اندوکتیو مزایای زیر را در سیستم تضمین می‌کند:
- کاهش ضریب اعوجاج هارمونیکی جریان (THD-i) به کمتر از ۳۵ تا ۴۰ درصد بدون نیاز به فیلتر هارمونیک پسیو خارجی.
- افزایش طول عمر الکترولیتی بانک خازن‌های فیلتر DC به واسطه کاهش تنش جریان ریپل (Ripple Current).
- تثبیت ضریب توان درایو در محدوده $\cos \phi \ge 0.98$ در تمامی نقاط کاری بالاتر از ۵۰ درصد بار نامی.
۲. الگوریتم‌های پیشرفته کنترل موتور و تضعیف میدان (Field Weakening)
پلتفرم پردازشی ADV200-EH وگ بر مبنای پردازنده‌های دوهسته‌ای DSP ۳۲ بیتی سرعت‌بالا توسعه یافته است که به سیستم اجازه می‌دهد هم موتورهای القایی قفس سنجابی (Asynchronous Induction Motors) و هم موتورهای مغناطیس دائم بدون جاروبک سنکرون (Brushless PM Synchronous Motors) را با بالاترین بازدهی راهبری نماید.
مد کنترل برداری شار جهت‌یافته حلقه بسته (Closed Loop FOC)
در این مد، با دریافت بازخورد لحظه‌ای از کارت‌های انکودر TTL/HTL یا ریزولور، بردارهای جریان استاتور به دو مولفه برهم عمود تجزیه می‌شوند:
- مولفه $I_d$ (جریان محور مستقیم): متولی تولید و حفظ شار مغناطیسی ماشین.
- مولفه $I_q$ (جریان محور عمود): متولی تولید گشتاور الکترومغناطیسی شفت.
در کاربردهای سنگین مانند سیستم‌های بالابر و قلاب جرثقیل (Crane Hoist)، اینورتر صنعتی WEG ADV200-EH قادر است در سرعت صفر دور بر دقیقه (Zero Speed)، ۲۰۰ درصد گشتاور نامی را بدون لرزش یا حرکت معکوس شفت تولید کند (Hold Torque at Zero Speed) تا در فاصله بین صدور فرمان حرکت و باز شدن ترمز مکانیکی فکی، بار از ارتفاع سقوط نکند.
الگوریتم تضعیف میدان اتوماتیک (Automatic Field Weakening Mode)
هنگامی که دور موتور از فرکانس پایه (Base Frequency، معمولاً ۵۰ هرتز) فراتر می‌رود، به دلیل تثبیت ولتاژ خروجی اینورتر در سقف ولتاژ لینک DC، امکان افزایش ولتاژ وجود ندارد. پردازنده اینورتر صنعتی WEG ADV200-EH به‌صورت هوشمند رابطه شار را بازتعریف می‌کند:
$$\Psi_d = \frac{V_{max}}{\omega_e}$$
با کاهش جریان مغناطیس‌کننده ($I_d$) به تناسب معکوس سرعت زاویه‌ای ($\omega_e$)، میدان مغناطیسی استاتور تضعیف می‌شود تا موتور بتواند در ناحیه توان ثابت (Constant Power Region) تا ۲ الی ۳ برابر دور نامی به چرخش باثبات خود ادامه دهد.

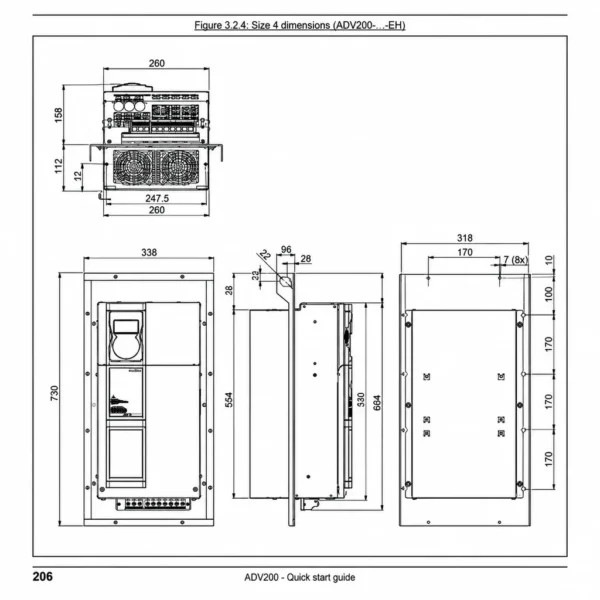

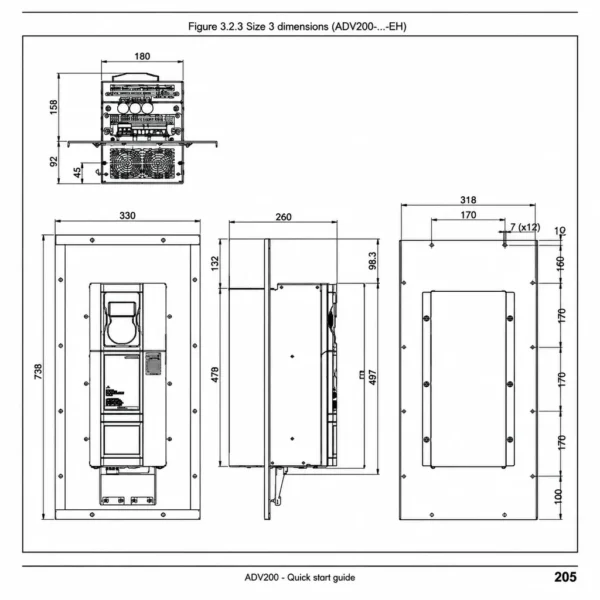

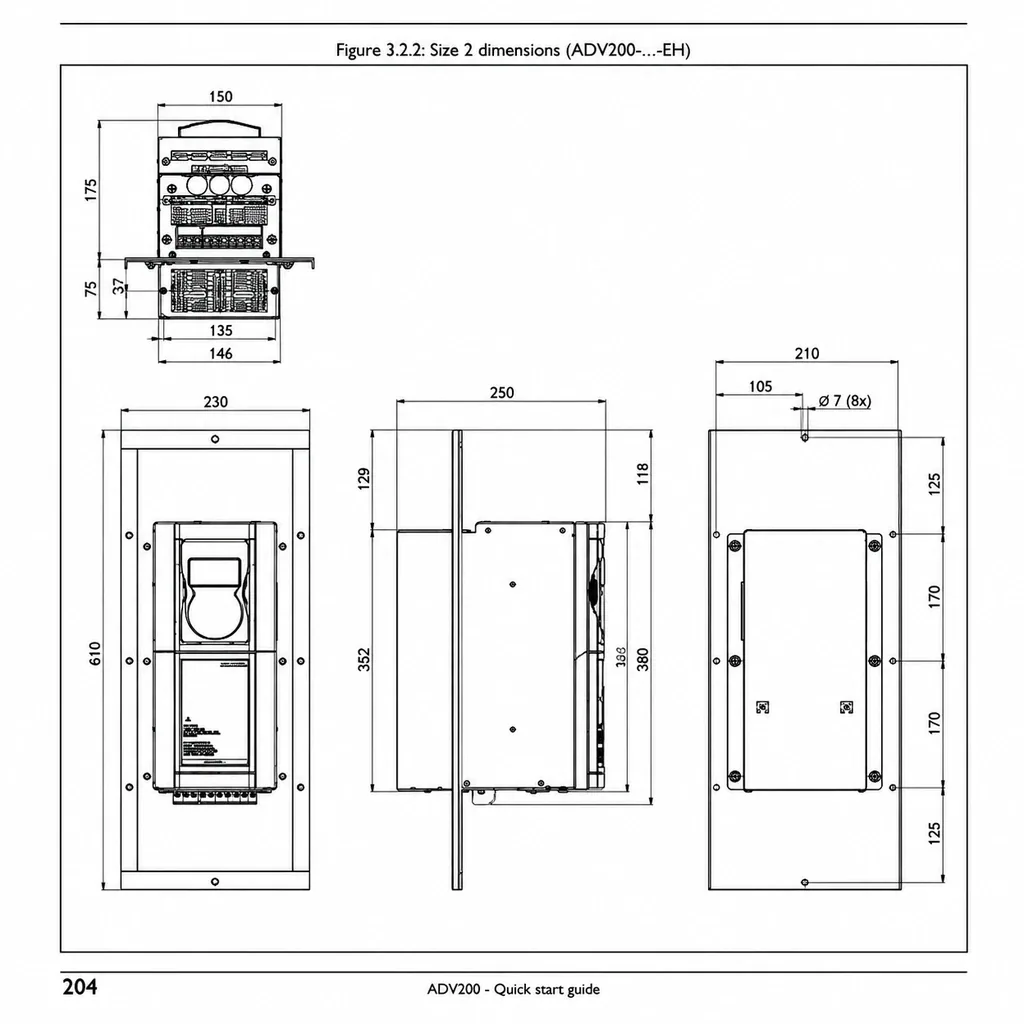

۳. بررسی کامل ساختار فریم‌ها و مشخصات الکترومکانیکی (فریم‌های مختلف توان)

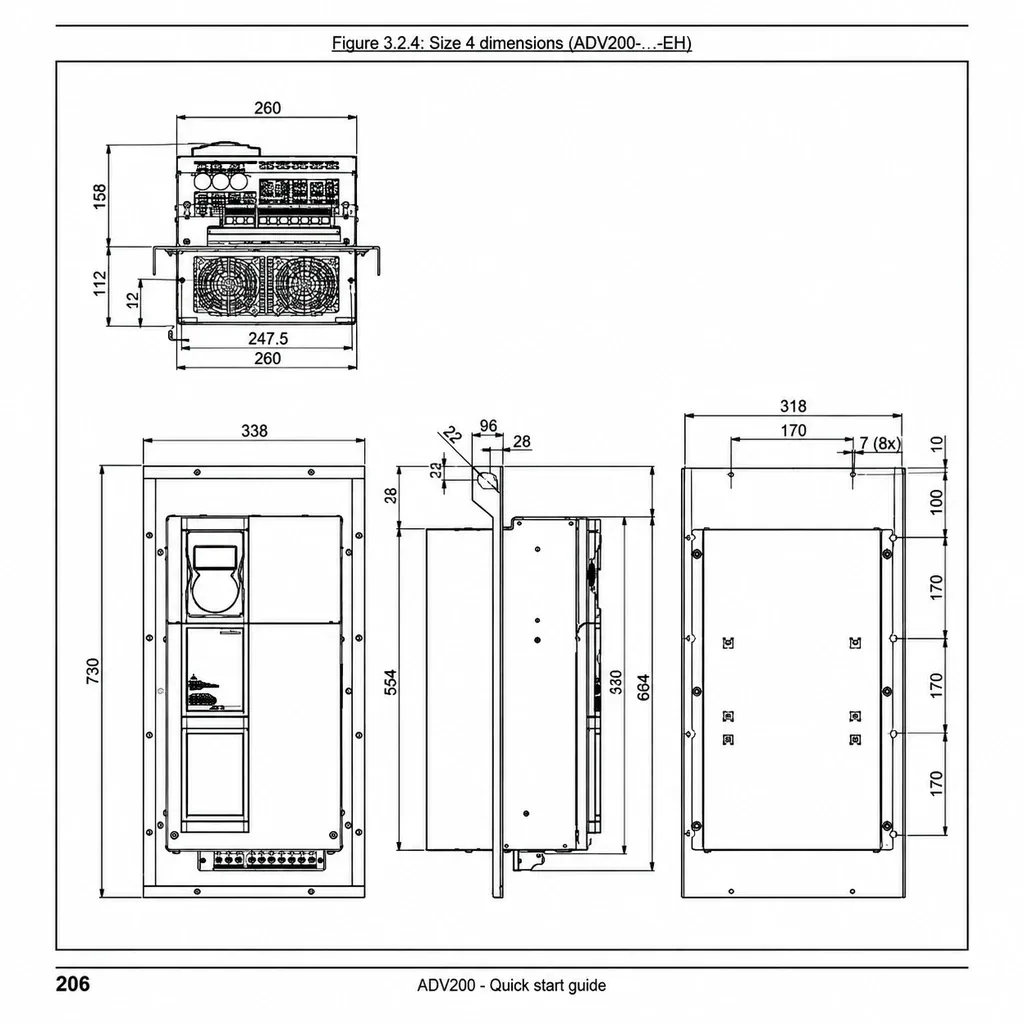

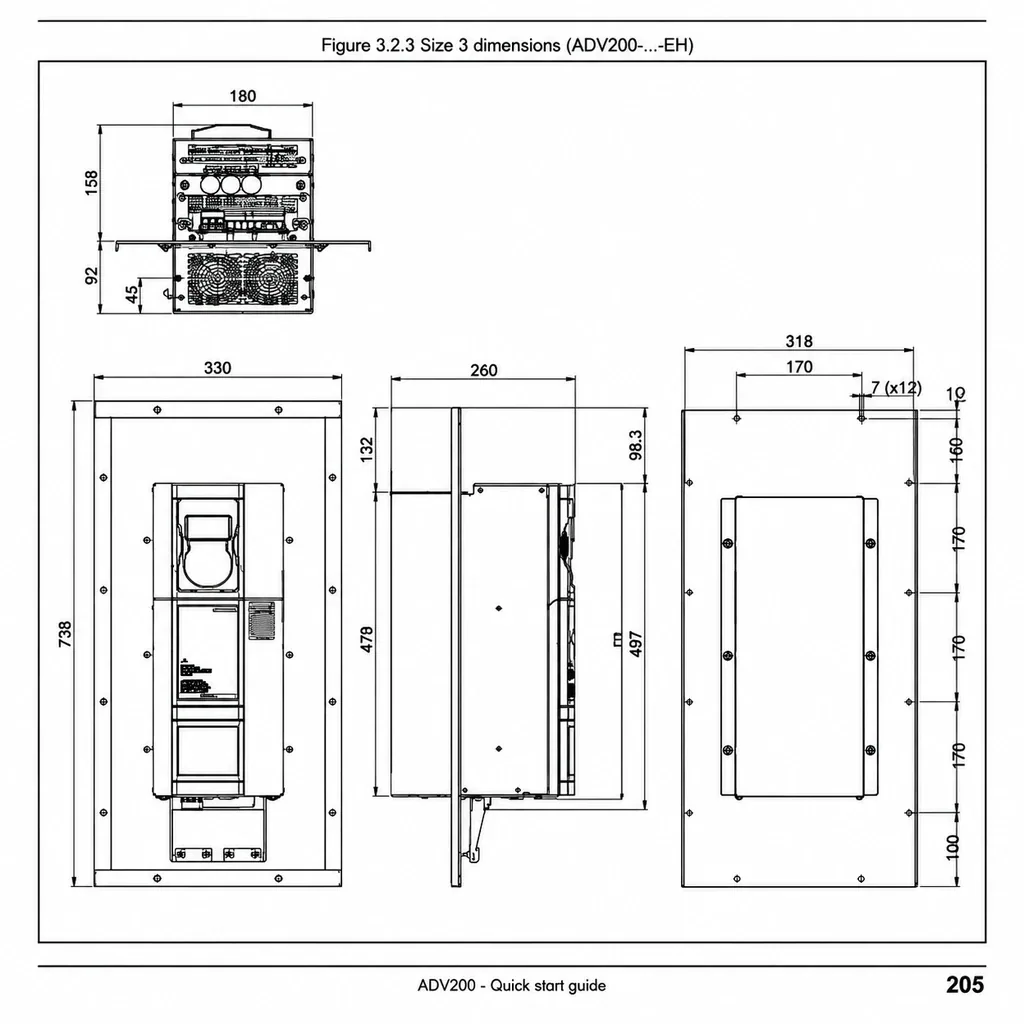

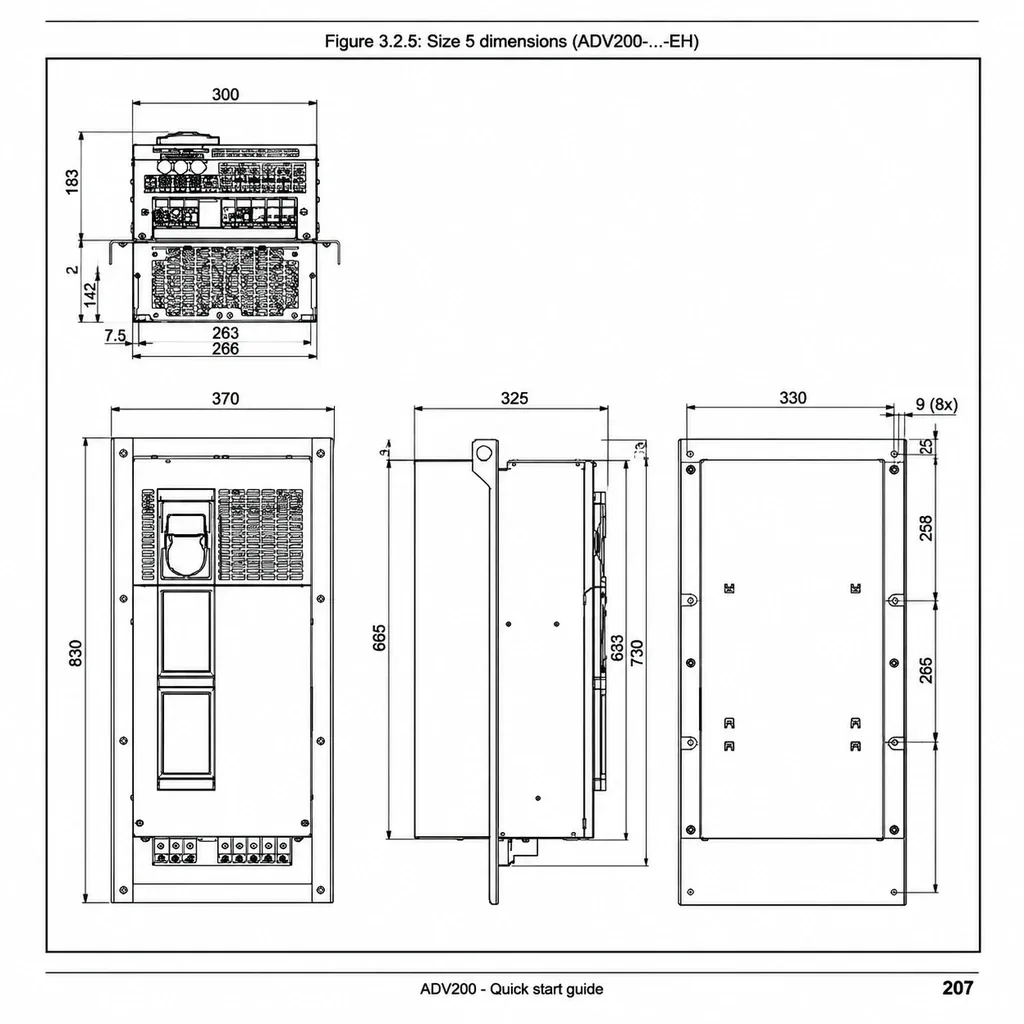

اینورتر صنعتی WEG ADV200-EH در فریم‌سایزهای ماژولار زیر عرضه می‌شود که هر یک دارای هندسه مهندسی ویژه نصب اکسترنال هستند:
| سایز فریم (Frame Size) | محدوده توان تحت پوشش (kW) | جریان نامی خروجی (A) در 400V | نوع خنک‌کاری و دبی فن هیت‌سینک | سیستم ترمز دینامیکی (Dynamic Brake) |
|---|---|---|---|---|
| Frame Size 4 (EH4) | 0.75 تا 7.5 کیلووات | 2.5 تا 16.5 آمپر | فن داخلی هیت‌سینک IP54، دبی 80 m³/h | چاپر ترمز داخلی (Built-in Brake Chopper) |
| Frame Size 5 (EH5) | 11 تا 22 کیلووات | 24 تا 45 آمپر | فن پرسرعت با جریان هوای 150 m³/h | چاپر ترمز داخلی استاندارد |
| Frame Size 6 (EH6) | 30 تا 55 کیلووات | 60 تا 105 آمپر | کانال هوای مجزای پرفشار بیرونی، 320 m³/h | چاپر ترمز داخلی استاندارد |
| Frame Size 7 (EH7) | 75 تا 132 کیلووات | 150 تا 260 آمپر | طراحی Push-Through دوقلو بیرونی، 650 m³/h | یونیت چاپر داخلی یا خارجی سفارشی (BU) |
| Frame Size 8 (EH8) | 160 تا 315 کیلووات | 310 تا 600 آمپر | فن‌های توربینی با مانیتورینگ سرعت دور فن بیرونی | ماژول ترمز مجزا با باس DC |
| Modular System (EH9 / Parallel) | 355 کیلووات تا 1.8 مگاوات | 700 تا 3400 آمپر | خنک‌کاری ماژولار Push-Through موازی با کانال هوا | یونیت‌های بریک توان‌بالا با سیستم Regenerative (AFE) |
۴. دیاگرام اتصالات، نقشه پین‌اوت و راهنمای کامل ترمینال‌ها
سیم‌بندی دقیق و اصولی اینورتر صنعتی WEG ADV200-EH تضمین‌کننده عملکرد بدون نویز و عمر بالای درایو در محیط‌های خشن صنعتی است.
ترمینال‌های مدار قدرت (Power Terminals)
- ترمینال‌های ورودی R, S, T (L1, L2, L3): اتصال برق سه‌فاز شبکه (رنج 380V الی 500V متناوب). کابل‌کشی باید حتماً همراه با فیوزهای نیمه‌هادی تندکار (aR type) انجام گیرد.
- ترمینال‌های خروجی موتور U, V, W: اتصال به الکتروموتور با استفاده از کابل شیلددار متقارن 3xPhase + 3xGround. حداکثر طول مجاز کابل بدون چوک خروجی ۱۰۰ متر است.
- ترمینال‌های اتصال چاپر و مقاومت ترمز (C, D, BR): پایه‌های C (+) و D (-) متصل به باس DC هستند. مقاومت ترمز به پایه‌های C و BR متصل می‌گردد.
- ترمینال‌های ارت حفاظتی (PE): هیت‌سینک بیرونی و شاسی داخلی باید از طریق دو کابل مجزای مسی حداقل به سطح مقطع کابل ورودی مستقیماً به شینه ارت تابلو متصل شوند.
جدول سیگنال‌های ترمینال کنترلی، فرمان و شبکه
| شناسه ترمینال | عنوان پایه | نوع سیگنال | سطوح الکتریکی و مقاومت | عملکرد پیش‌فرض در درایو WEG ADV200-EH |
|---|---|---|---|---|
| T1 | +10V REF | ولتاژ مرجع آنالوگ | 10V DC ±0.5% (حداکثر 10 میلی‌آمپر) | تغذیه پتانسیومتر سرعت دستی روی درب تابلو |
| T2 | AN1+ | ورودی آنالوگ تفاضلی (+) | 0..10V یا 0/4..20mA (رزولوشن 14-bit) | فرمان سرعت اصلی (Speed Reference) یا ست‌پوینت فشار |
| T3 | AN1- | ورودی آنالوگ تفاضلی (-) | مقاومت ورودی تفاضلی 40kΩ | پایه منفی مرجع آنالوگ تفاضلی جهت حذف نویز مد مشترک |
| T4 | AN2+ | ورودی آنالوگ دوم | 0..±10V یا 0/4..20mA | فیدبک سنسورهای ابزاردقیق، لودسل یا تاکوژنراتور |
| T5 | 0V ANA | زمین آنالوگ (AGND) | پتانسیل ایزوله گراند | نقطه مشترک اتصال شیلد کابل‌های سیگنال ابزاردقیق |
| T6 | AO1 | خروجی آنالوگ ۱ | 0..10V یا 0/4..20mA (دقت 12-bit) | نمایش سرعت حقیقی شفت به کارت ورودی آنالوگ PLC |
| T7 | AO2 | خروجی آنالوگ ۲ | 0..10V یا 0/4..20mA | سیگنال گشتاور یا جریان واقعی مصرفی موتور به مانیتورینگ |
| T11 | DI1 | ورودی دیجیتال ایزوله | 24V DC (بازه 15 تا 30 ولت، 6mA) | فرمان فعال‌سازی و استارت درایو (Drive Enable / Run) |
| T12 | DI2 | ورودی دیجیتال ایزوله | 24V DC با قابلیت انتخاب منطق PNP/NPN | فرمان جهت معکوس (Reverse Run) |
| T13 | DI3 | ورودی دیجیتال پرسرعت | 24V DC، زمان پاسخ‌دهی کمتر از 1ms | ریست سخت‌افزاری خطاها (Fault Reset) |
| T14 | DI4 | ورودی دیجیتال چندمنظوره | 24V DC، پشتیبانی از پالس فرکانسی تا 10kHz | انتخاب پله‌های سرعت از پیش تنظیم‌شده (Multispeed) |
| T21 / T22 | STO A / STO B | ورودی‌های دوگانه Safe Torque Off | 2 کانال مستقل 24V DC منطبق بر رله ایمنی | قطع سخت‌افزاری گیت درایورهای اینورتر مطابق SIL3 / PLe |
| T31 – T33 | RL1 (NO/COM/NC) | خروجی رله‌ای قابل برنامه‌ریزی ۱ | 250V AC / 2A یا 30V DC / 2A خروجی خشک | اعلام آلارم عمومی خرابی یا تریپ درایو (Drive Fault Relay) |
| T34 – T35 | RL2 (NO/COM) | خروجی رله‌ای قابل برنامه‌ریزی ۲ | 250V AC / 2A کنتاکت باز | فرمان کنترل مگنت ترمز مکانیکی موتور (Brake Control) |

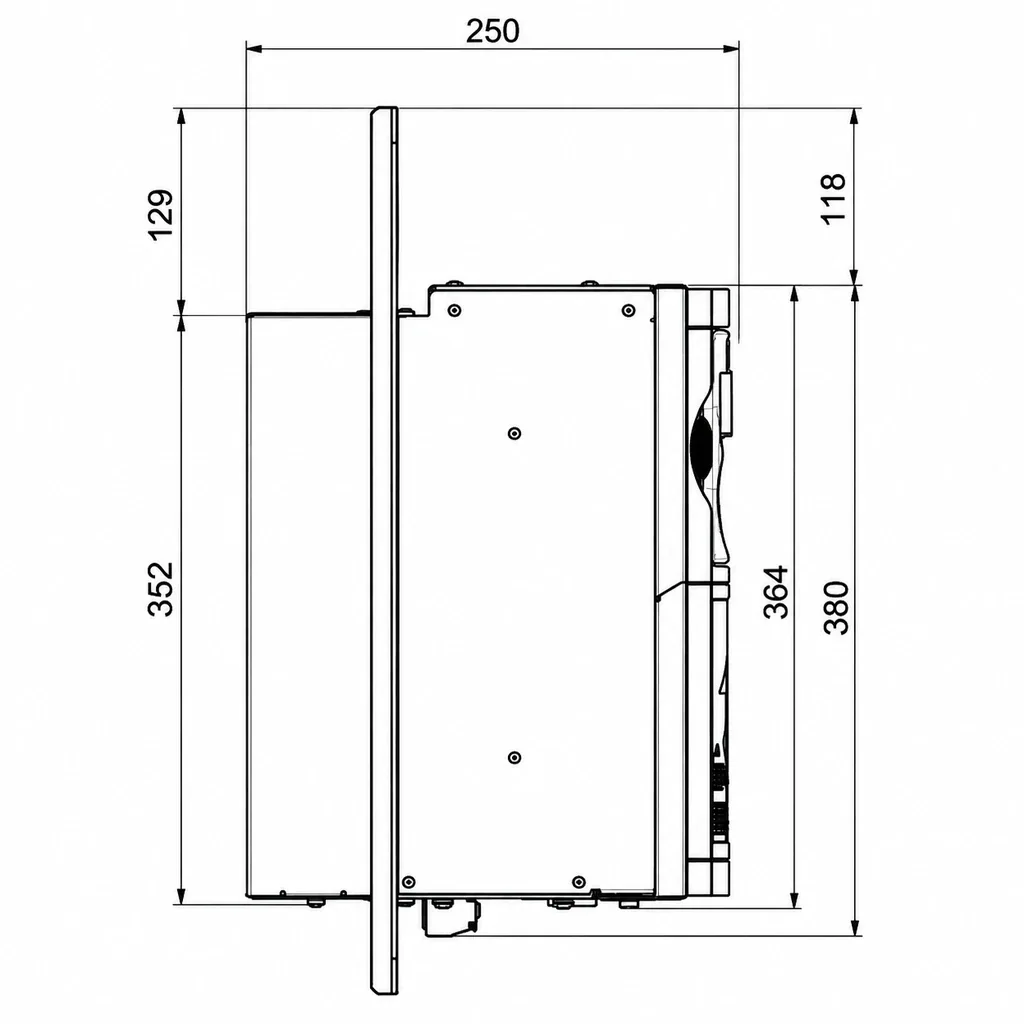

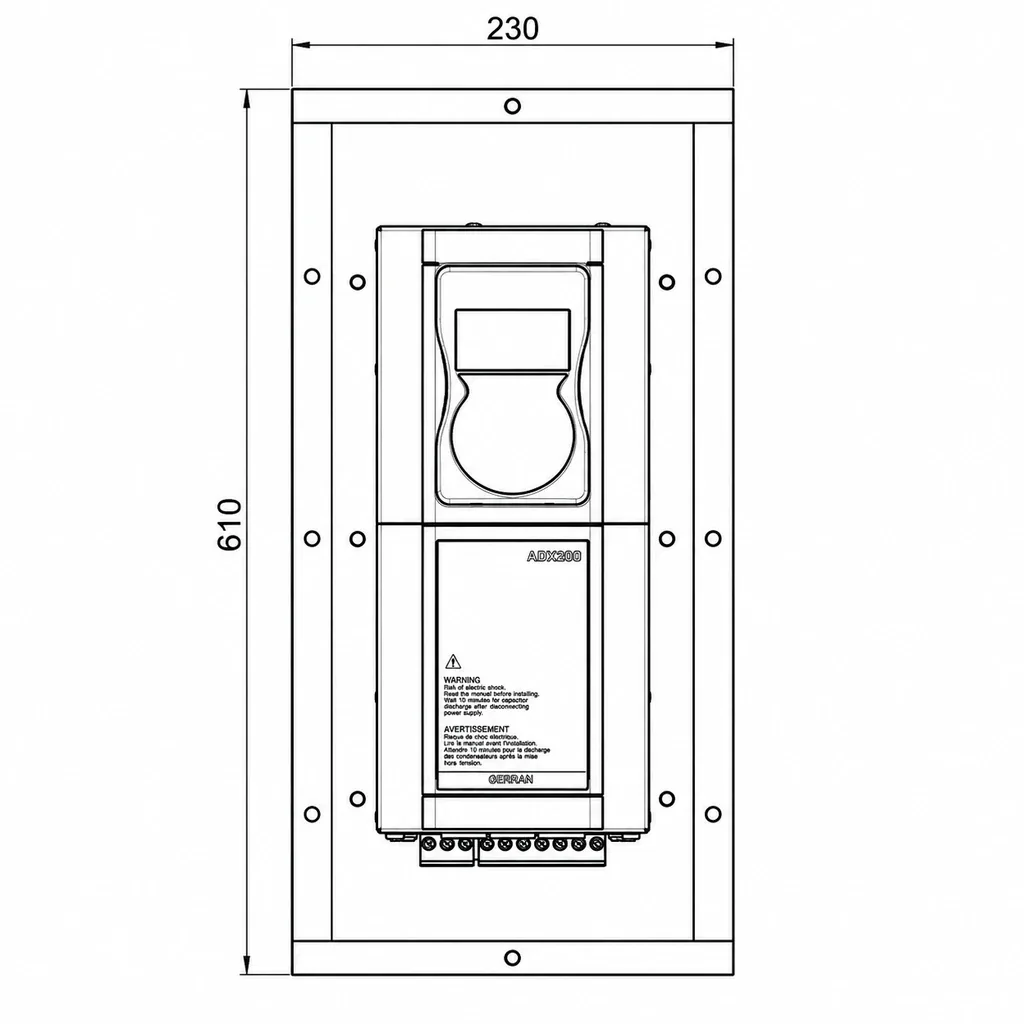

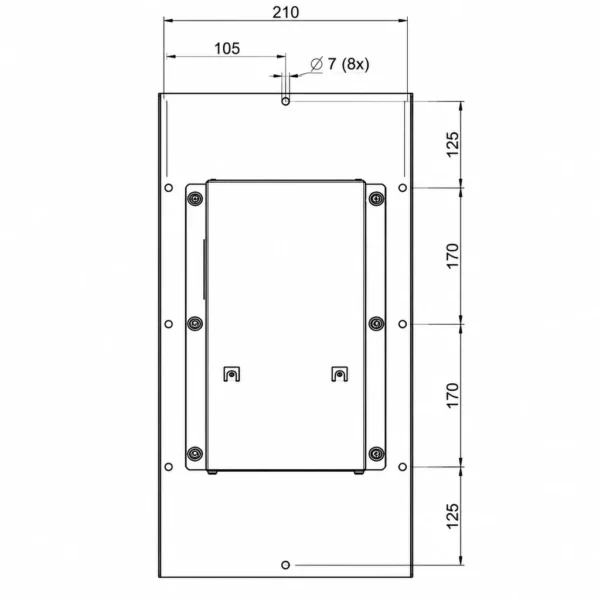

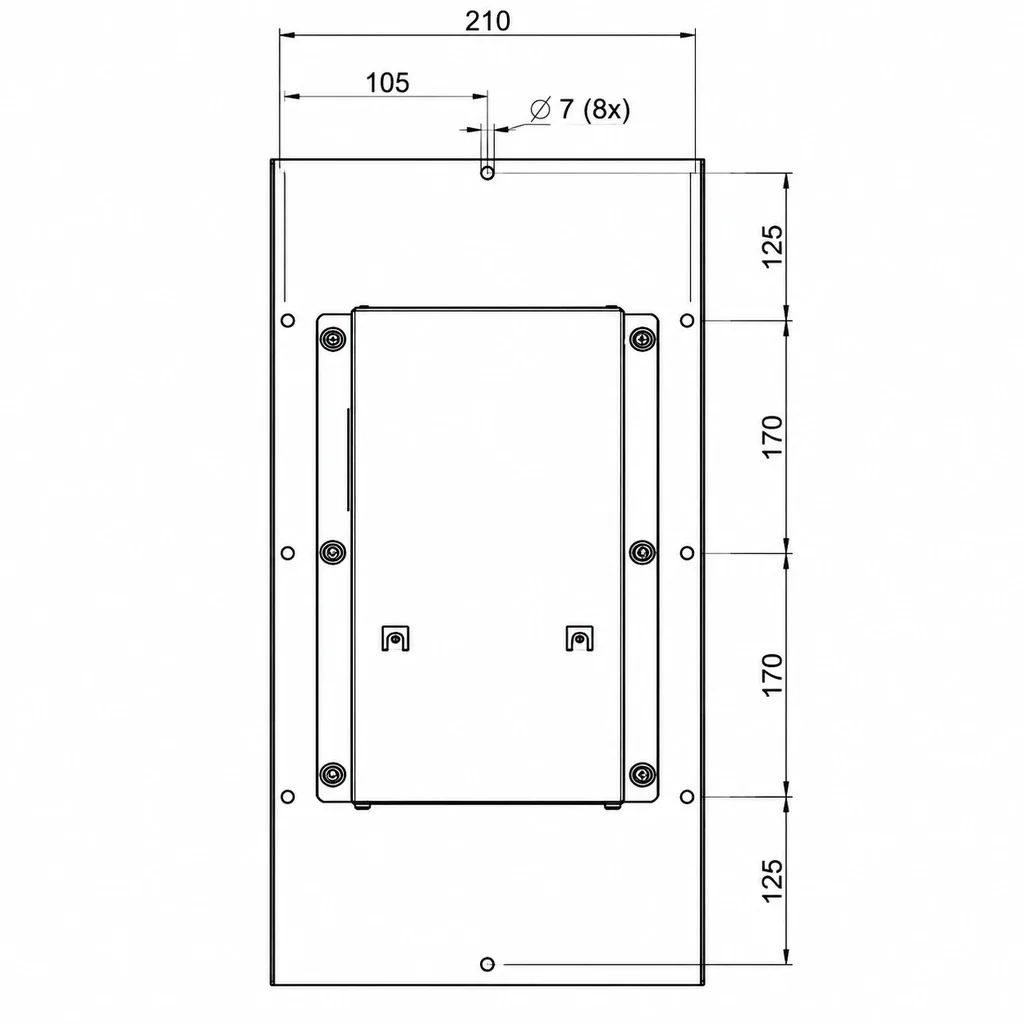

الزامات آب‌بندی در برش فریم Push-Through تابلو
نصب صحیح اینورتر صنعتی WEG ADV200-EH نیازمند رعایت الزامات مکانیکی دقیق بر روی سینی یا درب تابلو است:
- دقت ابعاد برش فریم (Cutout Tolerances): برش مستطیلی سینی پشتی تابلو باید با تلورانس حداکثر ±۰.۵ میلی‌متر با نقشه شابلون درایو مطابقت داشته باشد تا فشار واشر به شکل نامتقارن توزیع نشود.
- گسکت آب‌بندی نئوپرن (Continuous EPDM Gasket): نوار لاستیکی دور تا دور لبه فلنج باید بدون هرگونه بریدگی، تاخوردگی یا سوراخ اضافه قرار گیرد. در زمان سفت کردن پیچ‌های فلنج، تمامی پیچ‌ها باید با ترکمتر استاندارد (بین ۳ تا ۵ نیوتن‌متر بسته به فریم) با توالی ضربدری محکم شوند تا استاندارد IP54 تضمین گردد.
- جهت جریان هوا در محیط خارج تابلو: هیت‌سینک بیرونی برای جریان همرفت طبیعی و اجباری از پایین به بالا طراحی شده است. حفظ حداقل فاصله ۲۰۰ میلی‌متر در بالا و پایین هیت‌سینک بیرونی تا سقف و کف الزامی است.
۵. راهنمای گام‌به‌گام راه‌اندازی، تنظیم پارامترها و تیونینگ حلقه‌های کنترلی
مراحل راه‌اندازی اینورتر صنعتی WEG ADV200-EH در چهار گام مهندسی به ترتیب زیر تدوین شده است:
گام اول: پیکربندی پارامترهای نامی الکتروموتور (Startup Wizard)
با ورود به منوی PAR 02: MOTOR DATA مقادیر دقیق پلاک الکتروموتور ثبت می‌شوند:
PAR 02.01 [Motor Type]: نوع موتور (آسنکرون القایی = 0، سنکرون مغناطیس دائم = 1).PAR 02.02 [Rated Voltage]: ولتاژ نامی سیم‌پیچ موتور (مثلاً 400V در اتصال مثلث).PAR 02.03 [Rated Current]: جریان نامی خط موتور در آمپر.PAR 02.04 [Rated Frequency]: فرکانس نامی بر حسب هرتز (معمولاً 50.0Hz).PAR 02.05 [Rated Speed]: سرعت نامی روتور در بار کامل بر حسب RPM (مثلاً 1475 RPM).PAR 02.06 [Pole Pairs]: تعداد جفت قطب موتور (برای موتور 1500 دور عدد 2).PAR 02.07 [Power Factor Cosφ]: ضریب توان نامی درج شده روی پلاک (مثلاً 0.86).
گام دوم: اجرای پروسه هوشمند خودتنظیم (Autotuning Procedure)
درایو ADV200-EH مجهز به الگوریتم شناسایی دقیق پارامترهای مدار معادل موتور است که از طریق پارامتر PAR 02.20 [Autotune Mode] فعال می‌شود:
- اتوتیونینگ در حالت سکون (Still Autotune – گزینه 1): برای مواردی که جدا کردن موتور از بار یا گیربکس امکان‌پذیر نیست. درایو با اعمال فرکانس‌های خاص، مقاومت استاتور ($R_s$) و اندوکتانس نشتی استاتور و روتور ($\sigma L_s$) را بدون چرخش شفت محاسبه می‌کند.
- اتوتیونینگ دینامیکی چرخشی (Rotational Autotune – گزینه 2): برای پروژه‌های با دقت بالا (نظیر کنترل کشش در خطوط نورد یا چاپ). در این حالت محور موتور باید از بار کاملاً رها باشد تا درایو با چرخاندن موتور، جریان مغناطیس‌کنندگی بی‌باری ($I_{mag}$)، مقاومت روتور ($R_r$) و اندوکتانس اصلی مغناطیس‌کننده ($L_m$) را به دقت تا صدم میلی‌هانری بسنجد.
گام سوم: تیونینگ حلقه‌های کنترل سرعت و گشتاور (Speed Loop PI Optimization)
در کاربردهای دارای بارهای اینرسی سنگین، تنظیم پارامترهای حلقه فیدبک در منوی PAR 04: SPEED REG مانع از ایجاد خطا و لرزش مکانیکی می‌شود:
PAR 04.01 [Speed P-Gain]: ضریب تناسبی سرعت. در صورت بالا بودن اینرسی بار، این عدد تدریجاً افزایش می‌یابد تا واکنش به تغییر پله‌ای سرعت سریع گردد. در صورت شنیده شدن صدای زوزه یا لرزش در فرکانس‌های بالا، ضریب باید کاهش داده شود.PAR 04.02 [Speed I-Gain]: زمان انتگرال‌گیر سرعت (بر حسب میلی‌ثانیه). زمان کوتاه‌تر خطای حالت ماندگار سرعت را سریع‌تر صفر می‌کند اما در صورت کاهش بیش از حد موجب ایجاد اورشوت (Overshoot) در سرعت شفت می‌شود.
۶. جدول تخصصی کد خطاهای عیب‌یابی (Fault Codes) و پروتکل‌های تعمیراتی
سیستم پردازشی اینورتر صنعتی WEG ADV200-EH سوابق تمام وقایع را همراه با ولتاژ باس، جریان خروجی و دمای هیت‌سینک در حافظه Non-Volatile ذخیره می‌کند. جدول زیر راهنمای مهندسی خطاهای شایع این درایو است:
| کد فالت | پیام سیستمی خطا | علت‌یابی دقیق مهندسی | دستورالعمل اقدامات تعمیراتی و رفع عیب |
|---|---|---|---|
| F0001 | Overcurrent (OC) | جریان خروجی فراتر از ۲۰۰٪ جریان نامی درایو رسیده است؛ ناشی از اتصال کوتاه بین فازهای U-V-W، اتصال به زمین بدنه موتور، یا شیب شتاب بسیار تیز. | ۱. کابل موتور را باز کرده و با مگااهم‌متر تست عایقی بگیرید. ۲. زمان شیب شتاب PAR 01.10 [Accel Time] را افزایش دهید.۳. در صورت تکرار خطا در حالت بی‌باری، ماژول‌های IGBT و سنسورهای جریان هال توسط تکنسین تست شوند. |
| F0002 | Overvoltage (OV) | ولتاژ باس دی‌سی از سقف مجاز (۸۲۰ ولت DC در مدل‌های ۴۰۰V) فراتر رفته است؛ به دلیل انرژی برگشتی بار در زمان کاهش سرعت (توقف ژنراتوری). | ۱. زمان کاهش دور PAR 01.11 [Decel Time] را افزایش دهید.۲. سلامت مقاومت ترمز و مقاومت اهمی آن را بررسی نمایید. ۳. ولتاژ ورودی شبکه را برای بررسی افزایش ولتاژ گذرا اندازه بگیرید. |
| F0003 | Undervoltage (UV) | ولتاژ لینک DC به کمتر از آستانه قطع (معمولاً ۳۸۰ ولت دی‌سی) افت کرده است؛ بر اثر قطعی یک فاز، افت شبکه، یا معیوب بودن کنتاکتور پیش‌شارژ. | ۱. ولتاژ سه فاز ورودی تابلو را با مولتی‌متر بسنجید. ۲. از سلامت فیوزهای مینیاتوری یا کلید اتوماتیک تابلو مطمئن شوید. ۳. مدار شارژ اولیه خازن‌ها (Soft-charge resistor) را بازرسی کنید. |
| F0004 | Heatsink Overtemp (OH) | دمای هیت‌سینک بیرونی Push-Through از محدوده مجاز (معمولاً ۹۰ درجه سانتی‌گراد) فراتر رفته است. | ۱. پره‌های آلومینیومی هیت‌سینک بیرونی را بررسی کرده و در صورت وجود گرد و غبار، لایه چربی یا پلیسه با باد فشرده تمیز کنید. ۲. از کارکرد صحیح و دور نامی فن‌های بیرونی IP54 مطمئن شوید. ۳. از عدم مسدود بودن ورودی و خروجی هوای هیت‌سینک در پشت تابلو اطمینان حاصل نمایید. |
| F0005 | Motor Overload (I²t) | مدل حرارتی نرم‌افزاری درایو، اضافه دمای سیم‌پیچ ناشی از اضافه‌بار مداوم را شناسایی کرده است. | ۱. جریان واقعی کشیده شده توسط هر فاز موتور را با کلمپ بسنجید. ۲. بیرینگ‌ها، لنت‌های ترمز و گیربکس را از نظر گیرپاژ مکانیکی چک کنید. ۳. پارامترهای حفاظت حرارتی موتور را با کلاس حرارتی واقعی هماهنگ سازید. |
| F0010 | Ground Fault (GF) | جریان نشتی مجموع سه فاز خروجی به زمین غیر صفر شده است. | ۱. وضعیت عایق‌بندی کابل شیلددار موتور را بازرسی کنید. ۲. نشتی جریان به بدنه را در ترمینال‌باکس موتور ارزیابی نمایید. |
| F0016 | Speed Fdbk Loss | ارتباط پالس‌های انکودر یا سیگنال تاکوژنراتور با کارت فیدبک قطع شده است. | ۱. کابل انکودر را از نظر پارگی یا شل شدن کانکتور بررسی کنید. ۲. ولتاژ تغذیه ۵V یا ۲۴V ارسالی از کارت انکودر به سنسور را بسنجید. ۳. کوپلینگ انکودر بر روی شفت موتور را ارزیابی نمایید. |
| F0025 | Safe Torque Off (STO) | یکی از دو کانال مدار ایمنی سخت‌افزاری STO قطع شده یا هم‌زمانی عملکرد آن به هم خورده است. | ۱. ولتاژ ۲۴ ولت را روی هر دو ترمینال STO-A و STO-B بررسی کنید. ۲. رله ایمنی یا میکروسوئیچ شستی توقف اضطراری (E-Stop) را کنترل نمایید. |
۷. جدول فنی مرجع و مشخصات الکتریکال اینورتر صنعتی WEG ADV200-EH
مجموعه کامل مشخصات مهندسی درایو WEG سری ADV200-EH به شرح زیر است:
| شاخص مهندسی | مقادیر و حدود عملکرد استاندارد |
|---|---|
| پوشش توانی کل | ۰.۷۵ کیلووات تا ۱.۸ مگاوات (0.75kW to 1800kW) در فریم‌های مختلف تک‌ماژول و ماژولار چندگانه |
| ولتاژ و تلورانس شبکه ورودی | سه‌فاز 380V الی 500V متناوب (-15% تا +10%) با فرکانس کاری 45 الی 66 هرتز |
| ولتاژ و فرکانس خروجی | 0 الی 100% ولتاژ ورودی | فرکانس خروجی 0 تا 500 هرتز (فرکانس‌های بالاتر سفارشی) |
| ظرفیت اضافه بار (Overload Rating) | بار سنگین (Heavy Duty): ۱۵۰٪ جریان نامی برای ۶۰ ثانیه در هر ۵ دقیقه بار فوق سنگین: ۱۸۰٪ تا ۲۰۰٪ به مدت ۲ الی ۳ ثانیه |
| کلاس حفاظت فیزیکی (Enclosure) | بخش درونی تابلو IP20 | هیت‌سینک و باله‌های بیرونی IP54 (کاملاً ضد آب و گرد و غبار) |
| فرکانس سوییچینگ (Carrier Frequency) | ۲ تا ۱۶ کیلوهرتز (قابل تنظیم بسته به توان با الگوریتم Derating هوشمند حرارتی) |
| راندمان الکتریکی (Efficiency) | بیش از ۹۸.۲٪ در بار کامل به لطف ماژول‌های کم‌تلفات IGBT نسل پیشرفته |
| مدار ایمنی یکپارچه (Safety) | Safe Torque Off (STO) دوکاناله سخت‌افزاری دارای تاییدیه TÜV برای SIL3 و PLe |
| پشتیبانی از کارت‌های فیدبک انکودر | Digital Incremental (TTL / HTL)، SinCos، Hiperface، EnDat 2.1/2.2، Resolver |
| ماژول‌های شبکه و فیلدباس صنعتی | پورت RS485 مجهز به پروتکل Modbus RTU به‌صورت پیش‌فرض کارت‌های اختیاری: Profinet IO، Profibus-DP، EtherNet/IP، EtherCAT، CANopen، DeviceNet |
| شرایط محیطی کارکرد | دمای کاری ۱۰- تا ۵۰+ درجه سانتی‌گراد بدون Derating (تا ۶۰ درجه با اعمال Derating)، رطوبت ۵ تا ۹۵ درصد غیر متراکم |
| استانداردهای بین‌المللی | CE, UL, cUL, EAC, تاییدیه سازگاری الکترومغناطیسی EN 61800-3 رده C2 و C3 |
۸. تحلیل و ماتریس کاربردهای صنعتی خاص اینورتر صنعتی WEG ADV200-EH
ترکیب ساختار Push-Through با هیت‌سینک IP54 و نرم‌افزار قدرتمند، درایو ADV200-EH را در صنایع زیر به انتخاب انحصاری مهندسین بدل ساخته است:

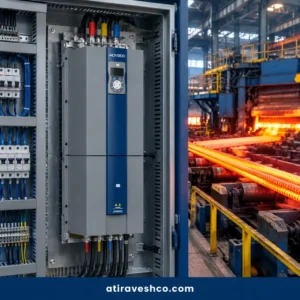

۱. صنایع فولادسازی، نورد گرم و کارخانجات ریخته‌گری
در مجاورت کوره‌های قوس الکتریکی و خطوط نورد گرم، دمای محیط سالن غالباً از ۴۵ درجه فراتر می‌رود و هوا مملو از ذرات رسانای براده آهن و گرافیت است. درایوهای معمولی به سرعت با ورود این ذرات به درون فن و بردها دچار اتصال کوتاه می‌شوند. اینورتر صنعتی WEG ADV200-EH با ایزوله نگه داشتن بردهای الکترونیکی در داخل تابلوی IP54 و قرار دادن هیت‌سینک مقاوم در بیرون، فرآیند تولید شمش و میلگرد را از خطر توقف‌های ناخواسته ایمن می‌سازد.
۲. صنایع جرثقیل‌های سنگین بندری، تاورکرین‌ها و بالابرها
سیستم‌های بالابری (Hoisting) و جابه‌جایی کالسکه (Cross Travel) نیازمند گشتاور استارت بسیار بالا در سرعت صفر و مدارهای کنترل ترمز بی‌نقص هستند. قابلیت‌های درایو WEG ADV200-EH در هماهنگی با انکودر شفت، پایش پیوسته بار آویزان و کنترل ترمز مکانیکی، ضریب ایمنی لیفتینگ بنادر و باراندازها را به سطح استانداردهای جهانی ارتقا می‌دهد.
۳. صنایع سیمان، خردایش و فرآوری مواد معدنی
محیط‌های آسیاب، کانوایرهای انتقال سنگ و سنگ‌شکن‌ها با گرد و خاک فزاینده مواجه هستند. با نصب درایو WEG ADV200-EH به‌صورت هیت‌سینک بیرونی يا درایو جرثقیل وگ ADV200 ، تنها باله‌های رادیاتور آلومینیومی در معرض گرد و غبار قرار می‌گیرند که نظافت آن‌ها به سادگی و بدون نیاز به باز کردن درب تابلو یا توقف خط انجام می‌شود.
۹. سوالات متداول فنی و تخصصی (FAQ) همراه با اسکیما رسمی گوگل
چرا استفاده از اینورتر هیت‌سینک بیرونی ADV200-EH هزینه تابلو برق را کاهش می‌دهد؟
به دلیل اینکه با خروج هیت‌سینک از تابلو، بیش از ۷۵ درصد گرمای تولیدی درایو وارد محفظه تابلو نمی‌شود؛ بنابراین مهندسان می‌توانند ابعاد فیزیکی تابلو را به حداقل رسانده و نیاز به نصب کولرهای گران‌قیمت تابلویی و تعمیرات مکرر شارژ گاز و فیلتر را به‌طور کامل حذف کنند.
تفاوت اصلی میان نسخه WEG ADV200-EH و نسخه ADV200-EHR در چیست؟
مدل ADV200-EHR نسخه با فلنج باریک‌تر (Reduced Flange) همین سری است. این مدل دقیقاً برای مواردی توسعه یافته که نیاز است چندین درایو با توان بالا در یک کابینت با عرض کم پهلو به پهلو نصب شوند بدون اینکه لبه‌های فلنج با هم تداخل داشته باشند.
آیا فن‌های هیت‌سینک بیرونی درایو وگ WEG ADV200-EH در برابر آب و گرد و خاک مقاوم هستند؟
بله؛ در اینورتر هیت‌سینک بیرونی وگ یا اینورتر Push-Through وگ کل بخش هیت‌سینک شامل باله‌های آلومینیومی، اتصالات حسگرهای حرارتی NTC و فن‌های مکنده دارای استاندارد حفاظتی IP54 هستند و در برابر پاشش مستقیم آب و نفوذ غبارات صنعتی مقاومت کامل دارند.
عملکرد کنترل گشتاور در سرعت صفر (Zero-Speed Torque) این درایو در جرثقیل‌ها به چه صورت است؟
با اتصال انکودر به درایو WEG ADV200-EH و فعال‌سازی مد کنترل FOC، درایو می‌تواند حتی در دور صفر موتور، ۱۰۰ تا ۲۰۰ درصد گشتاور نامی را روی شفت پایدار نگه دارد تا باز و بسته شدن لنت ترمز مکانیکی بدون کوچک‌ترین افت یا تکان بار انجام پذیرد.
