۱. معرفی جامع و کالبدشکافی مهندسی درایو WEG ADV200-LC
اینورترهای سری WEG ADV200-LC (Liquid Cooled) نماد تحول در طراحی سیستم‌های درایو توان بالا در شرایط سخت کاری هستند. در صنایع پیوسته و فرآیندی مانند خطوط اکستروژن پلیمر، ماشین‌آلات قالب‌گیری تزریقی سنگین و پلنت‌های متالورژی، کنترل تلفات حرارتی تابلوهای کنترل همواره گلوگاه اصلی تیم‌های مهندسی بوده است. سیستم‌های متداول هواخنک (Air-Cooled) مستلزم گردش حجم عظیمی از هوای سالن (حاوی بخارات هیدروکربنی، دوده صنعتی و ذرات معلق پودر پلاستیک) از میان پره‌های هیت‌سینک هستند.
این امر باعث گرفتگی مداوم، کاهش تصاعدی ضریب تبادل حرارتی و در نهایت تریپ‌های ناگهانی ناشی از دمای بیش‌ازحد (Overtemperature) می‌گردد. درایو WEG ADV200-LC با تکیه بر فناوری خنک‌کاری با مایع، تلفات حرارتی نیمه‌هادی‌ها را مستقیماً به بستر مایع انتقال داده و محیط داخلی تابلو را کاملاً ایزوله نگه می‌دارد.
تحلیل مدار قدرت و مدیریت حرارت مایع (Liquid Thermal Circuit)
توپولوژی طبقه قدرت WEG ADV200-LC بر مبنای ماژول‌های یکپارچه IGBT با بازدهی سوئیچینگ فوق‌العاده بالا پیاده‌سازی شده است. ساختار مبدل شامل یک یکسوساز دیودی تمام‌موج ۶ پالس با بازده ۹۸.۵٪ در ورودی، مدار فیلتر خازنی باس DC با ظرفیت ریپل بالا و چوک‌های DC سلفی تعبیه‌شده است. مایع خنک‌کننده (آب صنعتی یا مخلوط آب-گلیکول) با فشار کاری کنترل‌شده از کانال‌های اکسترودشده مبدل آلومینیومی/استیل تعبیه‌شده در کف ماژول‌های قدرت عبور می‌کند.
رابطه انتقال حرارت مایع به صورت زیر تعریف می‌شود:
Q = m_dot × C_p × ΔT = m_dot × C_p × (T_out – T_in)
که در آن Q نرخ اتلاف حرارتی (تلفات درایو به وات)، m_dot دبی جرمی مایع خنک‌کننده (kg/s)، C_p ظرفیت گرمایی ویژه سیال (J/kg·°K) و ΔT اختلاف دمای سیال خروجی و ورودی است. با ضریب انتقال حرارت همرفتی مایع که ۱۰ تا ۳۰ برابر هوا است، حجم خنک‌کننده تا بیش از ۷۰٪ نسبت به هیت‌سینک‌های پره‌ای هواخنک فشرده شده و مقاومت حرارتی اتصال به بدنه (R_th-jc) به مقادیر زیر ۰.۰۵ درجه سانتی‌گراد بر وات کاهش می‌یابد.
پیکربندی ۲ ربعی (2Q) و ۴ ربعی (4Q) و مدارهای ترمز دینامیکی WEG ADV200-LC
پلتفرم WEG ADV200-LC به صورت استاندارد در ساختار دو ربعی (2Q) همراه با واحد چاپر ترمز داخلی (Internal Dynamic Braking Chopper) تا فریم‌سایزهای توان بالا عرضه می‌شود. در فرآیندهایی نظیر اکسترودرهای پلیمری که ماهیت بار همواره مقاومتی است، درایو در ربع‌های ۱ و ۳ (تولید گشتاور در جهت چرخش) عمل می‌کند.
در صورتی که نیاز به ترمز دینامیکی سریع و جذب اینرسی ماردون در سناریوهای اضطراری باشد، مقاومت ترمز خارجی (Braking Resistor) متصل به پایانه‌های C و BR وارد مدار می‌شود. برای سیستم‌های با سیکل‌های شتاب منفی پیوسته و تزریق انرژی به شبکه (چهار ربعی یا 4Q)، سری WEG ADV200-LC امکان اتصال مستقیم به باس مشترک DC مشترک (Common DC Bus) را با بهره‌گیری از واحدهای یکسوساز اکتیو فرانت‌اند (AFE) فراهم می‌سازد تا انرژی ترمزی مستقیماً با ضریب توان واحد (cosφ ≈ 1) به شبکه توزیع بازگردانده شود.
کنترل برداری تضعیف میدان (Flux Weakening Control)
در کاربردهای صنعتی خاص که نیاز به سرعت‌های فراتر از دور نامی موتور در ولتاژ اشباع است، الگوریتم تضعیف میدان WEG ADV200-LC بردار جریان استاتور را به دو مؤلفه تجزیه می‌کند: مؤلفه گشتاورساز (I_sq) و مؤلفه شارساز (I_sd). با رسیدن ولتاژ خروجی اینورتر به بیشینه مقدار مجاز باس DC، درایو مقدار منفی جریان I_sd را به سیستم تزریق نموده و شار مؤثر روتور را مطابق رابطه زیر تضعیف می‌کند:
Φ ∝ V_max / ω ⇒ T_max = (3/2) × P × (V_max / ω) × I_sq
این عملیات موجب حفظ عملکرد درایو در محدوده توان ثابت (Constant Power Region) تا دو برابر دور پایه بدون افت پایداری مغناطیسی می‌شود.
۲. تحلیل مدهای کنترلی و فیدبک سرعت WEG ADV200-LC
کارت کنترل WEG ADV200-LC از معماری پردازشی ۳۲ بیتی دوگانه (Dual DSP + FPGA) بهره می‌برد که امکان سوئیچینگ کنترلی بلادرنگ با فرکانس نمونه‌برداری جریان تا ۱۶ کیلوهرتز را مهیا می‌سازد.
مد کنترل بدون سنسور شار برداری (Sensorless Flux Vector Control)
در مد بدون سنسور، درایو بر پایه مشاهده‌گر تطبیقی غیرخطی (Adaptive Full-Order Luenberger Observer)، سرعت شفت و موقعیت بردار شار روتور را با اندازه‌گیری آنی ولتاژها و جریان‌های استاتور تخمین می‌زند. رابطه تخمین نیروی ضد محرکه الکتریکی (Back-EMF) به صورت زیر محاسبه می‌شود:
E = V_s – (R_s × I_s + σL_s × (dI_s / dt))
دقت کنترل سرعت در این حالت در بازه ۰.۲٪ سرعت نامی بوده و گشتاور استارت تا ۱۵۰٪ در فرکانس ۰.۵ هرتز تأمین می‌گردد. این مد برای اکسترودرها، میکسرها و فن‌های فشار بالای سیرکولاسیون بهینه است.
مد کنترل حلقه بسته با انکودر دیجیتال (Closed-Loop FOC)
با افزودن کارت فیدبک انکودر دیجیتال (نظیر کارت‌های انکودر TTL/HTL دیفرانسیلی، سینوس/کسینوس یا Resolver)، درایو به کنترل کامل فیلد گرا دست می‌یابد. در این حالت، تفکیک برداری مؤلفه‌های جریان در کمتر از ۱۰۰ میکروثانیه صورت می‌پذیرد:
- دقت تنظیم سرعت استاتیکی: ±۰.۰۱٪ سرعت نامی در کل بازه تغییرات بار از صفر تا ۱۰۰٪.
- پاسخ پویای گشتاور (Torque Rise Time): کمتر از ۵ میلی‌ثانیه.
- قابلیت نگهداری گشتاور نامی تا ۲۰۰٪ در سرعت دقیقاً صفر (Zero Speed Torque Hold) بدون لرزش شفت، که برای سیستم‌های بازپیچ (Winder/Unwinder) و خطوط کلندرینگ لاستیک الزامی است.
۳. راهنمای تخصصی وایرینگ، ترمینال‌ها و پین‌اوت WEG ADV200-LC
ترمینال‌های ورودی و خروجی مدار قدرت
کانکتورها و شینه‌های مسی مدار قدرت با پیچ‌های استاندارد متریک گشتاوربندی مشخص شده‌اند:
- R/L1, S/L2, T/L3: ورودی سه فاز متناوب ۳۸۰-۵۰۰ ولت ۵۰/۶۰ هرتز. رعایت توالی فاز اختیاری است اما تقارن ولتاژ باید بهتر از ۲٪ باشد.
- U/T1, V/T2, W/T3: خروجی سه فاز به سمت سیم‌پیچ‌های موتور. استفاده از کابل شیلددار متقارن الزامی است.
- +DC, -DC (C, D): پایانه‌های اتصال مستقیم به باس مشترک جریان مستقیم (DC Bus).
- BR, +DC: پایانه‌های اتصال واحد مقاومت ترمز خارجی (Braking Resistor).
- PE: نقطه اتصال شین ارت حفاظتی اصلی بدنه با سطح مقطع حداقل نیمی از هادی فاز.
پین‌اوت و جدول اتصالات مدار کنترل و فرمان WEG ADV200-LC
| شماره / نام پین | نوع ترمینال | مشخصات الکتریکی | عملکرد پیش‌فرض درایو |
|---|---|---|---|
| DI1 | ورودی دیجیتال | 24V DC (PNP/NPN), 8mA | فرمان شروع به کار (Start / Run Enable) |
| DI2 | ورودی دیجیتال | 24V DC (PNP/NPN), 8mA | جهت چرخش (Forward / Reverse) |
| DI3 | ورودی دیجیتال | 24V DC (PNP/NPN), 8mA | ریست فالت و خطاها (Fault Reset) |
| DI4, DI5 | ورودی دیجیتال چندمنظوره | 24V DC, اپتوکوپلری | انتخاب سرعت پله‌ای (Multispeed Bit 0/1) |
| AI1+ / AI1- | ورودی آنالوگ تفاضلی ۱ | ±10V DC, امپدانس 40kΩ, دقت 12bit | مرجع اصلی سرعت (Main Speed Reference) |
| AI2+ / AI2- | ورودی آنالوگ تفاضلی ۲ | 0/4-20mA, امپدانس 250Ω, دقت 12bit | فیدبک سنسور فشار مایع / اکسترودر |
| AO1 / 0V | خروجی آنالوگ ۱ | ±10V DC یا 0/4-20mA, حداکثر 10mA | نمایش جریان خروجی موتور (Motor Current) |
| AO2 / 0V | خروجی آنالوگ ۲ | 0-10V DC, دقت 10bit | نمایش سرعت واقعی موتور (Actual Speed) |
| STO 1 / STO 2 | کانال‌های دوگانه Safe Torque Off | 24V DC ایزوله سخت‌افزاری، استاندارد SIL3 | قطع ایمن مدار آتش گیت‌های IGBT |
| RO1A, RO1B, RO1C | رله خروجی خطای عمومی | کنتاکت باز/بسته 250VAC / 2A | اعلام آلارم تریپ درایو (Drive Faulted) |
| RO2A, RO2B | رله خروجی وضعیت کاری | کنتاکت نرمال باز 250VAC / 2A | اعلام وضعیت کارکرد عادی (Drive Running) |
الزامات کابل‌کشی، شیلدینگ و اتصالات مایع WEG ADV200-LC
برای نصب درایو WEG ADV200-LC ، کابل‌های قدرت و سیگنالینگ باید با حداقل فاصله ۳۰ سانتی‌متر از یکدیگر در سینی‌های فلزی جداگانه قرار گیرند. کابل شیلددار موتور باید توسط بست‌های ۳۶۰ درجه متالیک EMC در مبدأ ورود به تابلو و بدنه موتور زمین شود. لوله‌های خنک‌کننده درایو باید مجهز به کوپلینگ‌های ضدنشت صنعتی (Non-spill Flat-face Quick Couplers) از جنس استیل ضدزنگ یا برنج بدون روی باشند تا از بروز خوردگی گالوانیک جلوگیری گردد.
۴. راهنمای گام‌به‌گام راه‌اندازی، پارامتردهی و تیونینگ WEG ADV200-LC
مرحله اول: بازرسی سرد و آماده‌سازی سیستم هیدرولیک خنک‌کاری
- تست مقاومت عایقی کابل و موتور با میگر ۵۰۰ ولت با اطمینان از جدا بودن کامل کابل‌ها از پایانه‌های U, V, W درایو.
- هواگیری کامل مدار خنک‌کننده مایع: پمپ خنک‌کننده باید راه‌اندازی شده و هوای موجود در محفظه آلومینیومی درایو از طریق شیر هواگیری تخلیه گردد تا فشار استاتیکی سیستم به بازه مجاز (معمولاً ۱.۵ تا ۲.۵ بار) برسد.
- بررسی عدم تشکیل میعان روی لوله‌ها بر اساس دمای محیطی سالن تولید.
مرحله دوم: پارامتردهی پلاک موتور در منوی Start-up
اطلاعات نامی موتور در شاخه پارامترهای موتور بارگذاری می‌شوند:
PAR 2000 [Motor Voltage]:ولتاژ نامی روی پلاک (مثلاً 400V).PAR 2002 [Motor Current]:جریان نامی پلاک (مثلاً 185A).PAR 2004 [Motor Frequency]:فرکانس پایه کاری (50Hz).PAR 2006 [Motor Speed]:دور نامی شفت بر حسب RPM (مثلاً 1475RPM).PAR 2008 [Motor Power]:توان مفید بر حسب کیلووات (مثلاً 90kW).PAR 2010 [Motor Cos Phi]:ضریب توان نامی موتور (مثلاً 0.86).
مرحله سوم: اجرای فرآیند اتوتیونینگ خودکار (Autotuning Sequence)
درایو WEG ADV200-LC دارای دو روتین شناسایی پارامترهای مدل مداری است:
- تست ایستاتیک (Still Autotune): پارامتر
PAR 2020را روی مقدارStillتنظیم کنید و فرمان فعال‌سازی را صادر نمایید. در این تست، پالس‌های ولتاژ فرکانس‌بالا به استاتور تزریق شده و بدون چرخش شفت، مقادیر مقاومت استاتور (Rs) و اندوکتانس نشتی کل (σLs) با دقت کمتر از ۱٪ اندازه‌گیری و ذخیره می‌شوند. این روش برای مواقعی که موتور به گیربکس اکسترودر کوپل است ایده‌آل می‌باشد. - تست دینامیکی چرخشی (Rotational Autotune): در صورتی که موتور از بار مکانیکی جدا باشد، تنظیم این پارامتر روی
Rotationalسبب چرخش موتور در ۷۰٪ دور نامی به منظور محاسبه دقیق اندوکتانس مغناطیس‌کننده (Lm) و جریان بی‌باری (No-load Current) خواهد شد.
مرحله چهارم: تنظیم و بهینه‌سازی ضرایب حلقه جریان و سرعت (PI Loops)
رگولاتورهای جریان به صورت خودکار متناسب با نتایج اتوتیونینگ تیون می‌شوند. جهت بهینه‌سازی رگولاتور حلقه سرعت در شرایط اعمال بارهای ضربه‌ای، پارامترهای بهره تناسبی Speed P-Gain (PAR 2100) و زمان انتگرال‌گیر Speed I-Time (PAR 2102) تنظیم می‌شوند. برای بارهای اکستروژن و مخلوط‌کن‌های پلیمری سنگین، پیشنهاد می‌شود زمان انتگرال‌گیر را اندکی افزایش داده (۱۰۰ تا ۲۵۰ میلی‌ثانیه) تا از بروز نوسان و فراجهش (Overshoot) جلوگیری شود.
۵. راهنمای جامع خطایابی، کدهای آلارم و تعمیرات WEG ADV200-LC
| کد آلارم / خطا | عنوان تخصصی خطا | علل احتمالی الکتریکی، مکانیکی یا هیدرولیکی | دستورالعمل گام‌به‌گام رفع خطا |
|---|---|---|---|
| F0001 (Overcurrent) | اضافه جریان لحظه‌ای سخت‌افزاری اینورتر | اتصال کوتاه بین فازهای خروجی؛ خرابی ایزولاسیون استاتور موتور؛ شیب شتاب (Accel Time) فوق‌العاده کوتاه؛ قفل مکانیکی سیلندر اکسترودر بر اثر پلیمر منجمد شده. | ۱. جداسازی کابل موتور و تست اهمی و میگر استاتور. ۲. افزایش پارامتر Acceleration Time در منوی ریمپ‌ها. ۳. بررسی سیستم گرمکن المنت‌های سیلندر برای اطمینان از ذوب کامل مواد پلیمری. |
| F0002 (Overvoltage) | اضافه ولتاژ بحرانی باس جریان مستقیم | برگشت انرژی ژنراتوری بار در شیب توقف ناگهانی؛ سوختن فیوز مدار چاپر ترمز؛ قطع اتصال مقاومت ترمز؛ افزایش شدید ولتاژ شبکه تغذیه. | ۱. افزایش پارامتر Deceleration Time. ۲. تست اهمی مقاومت ترمز خارجی متصل به پایانه‌های C و BR. ۳. فعال‌سازی تابع Brake Chopper Enable در پارامترهای داخلی. |
| F0004 (Heatsink Overtemp) | دمای بیش از حد مجاز بلوک سردکننده | انسداد مسیر مایع خنک‌کننده در مبدل؛ از کار افتادگی پمپ آب اکسترنال؛ دمای سیال ورودی فراتر از ۴۰ درجه؛ رسوب‌گرفتگی دیواره‌های داخلی مجرای مایع. | ۱. اندازه‌گیری دبی و فشار ورودی سیال خنک‌کننده و اطمینان از عملکرد پمپ چیلر. ۲. اندازه‌گیری دمای مایع در مبدل ورودی. ۳. شستشوی مسیر آب با محلول‌های رسوب‌زدای خنثی. |
| F0010 (Ground Fault) | خطای نشتی جریان به زمین در خروجی | آسیب‌دیدگی عایق کابل موتور در اثر سایش در لوله‌ها؛ ورود رطوبت یا آب مایع‌خنک‌کن به جعبه‌ترمینال موتور؛ نشت خازنی کابل‌های طولانی فاقد چوک خروجی. | ۱. تست ایزولاسیون فازها نسبت به PE با ولتاژ ۱۰۰۰ ولت. ۲. بازرسی جعبه کلمپ موتور و بررسی عدم نفوذ سیال خنک‌کاری یا آب. ۳. نصب فیلتر خروجی dv/dt در مسیر کابل‌های بالای ۵۰ متر. |
| F0016 (Speed Fdbk Loss) | قطع سیگنال یا خطای انکودر سرعت | قطع سیم‌های کانال A یا B انکودر؛ قطعی کابل شیلد و نفوذ نویز شدید الکترومغناطیسی؛ سوختن چیپ کارت توسعه فیدبک؛ لغزش مکانیکی کوپلینگ انکودر. | ۱. بازرسی سیم‌بندی کانال‌های A, /A, B, /B و منبع تغذیه انکودر. ۲. بررسی شیلدینگ و اتصال زمین درایو. ۳. کنترل سفت بودن کوپلینگ شفت انکودر به شفت موتور. |
| F0025 (STO Failure) | خطای کانال‌های توقف ایمن گشتاور | قطع ولتاژ 24V در یکی از ورودی‌های دوگانه STO1 یا STO2؛ خرابی رله ایمنی (Safety Relay) خارجی یا امرجنسی استپ. | ۱. اندازه‌گیری هم‌زمان ولتاژ روی پین‌های STO1 و STO2 نسبت به 0V24 (باید هر دو دقیقاً بالای ۲۱ ولت باشند). ۲. بازرسی کنتاکت‌های کمکی کلیدهای قارچی امرجنسی. |
| F0032 (Condensation Alarm) | هشدار تشکیل میعان و چگالش قطرات آب | دمای مایع خنک‌کننده ورودی بسیار پایین‌تر از نقطه شبنم هوای محیط تابلو بوده و موجب تعریق بدنه داخلی شده است. | ۱. افزایش دمای سیال چیلر به محدوده بالای نقطه شبنم (حداقل ۲۰ تا ۲۵ درجه). ۲. تنظیم کنترلر شیر خنک‌کننده درایو روی حالت فعال مشروط به دمای هیت‌سینک. |

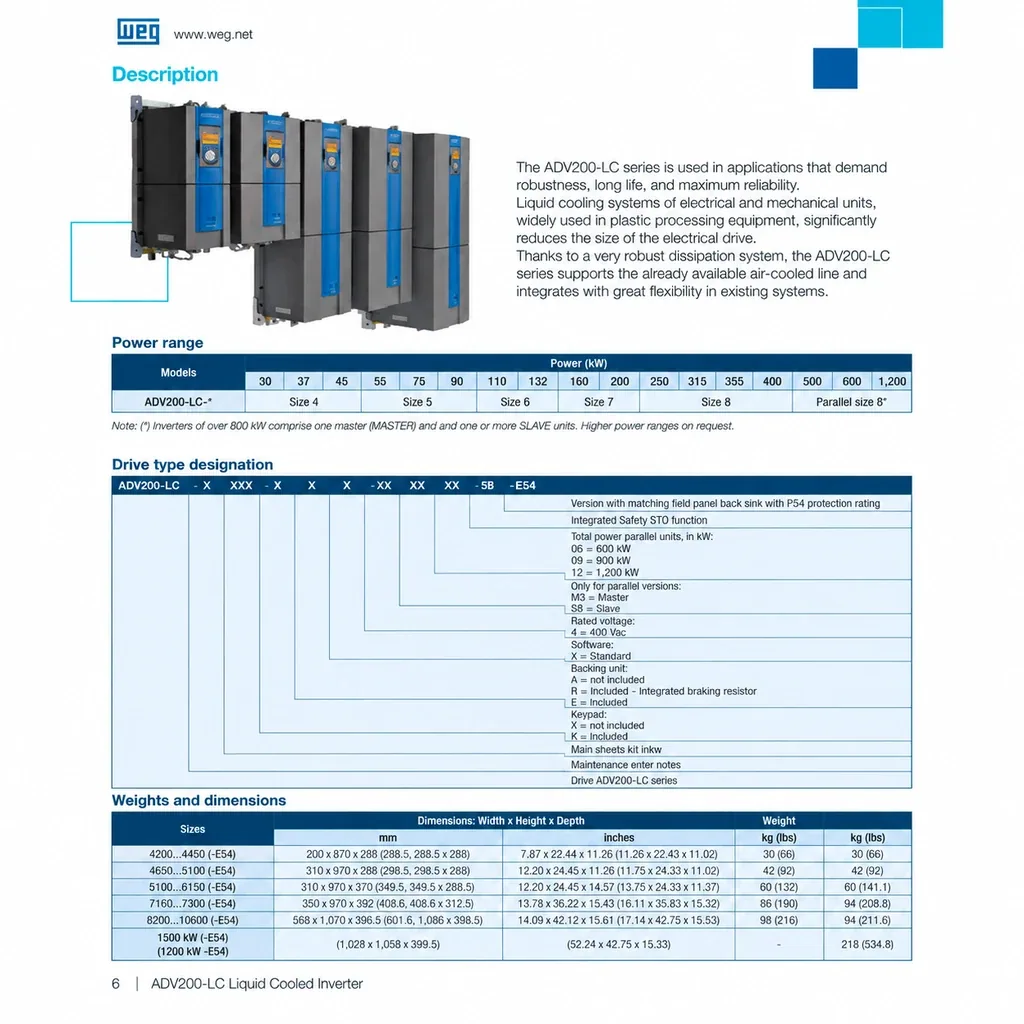

۶. جدول جامع مشخصات فنی الکتریکی، هیدرولیکی و مکانیکی WEG ADV200-LC
| مشخصه فنی | مقدار استاندارد / محدوده عملکرد |
|---|---|
| کلاس ولتاژ ورودی | ۳۸۰ تا ۵۰۰ ولت متناوب سه‌فاز (تلورانس -۱۵٪ تا +۱۰٪)، فرکانس ۴۷ تا ۶۳ هرتز |
| محدوده توان تحت پوشش | از ۰.۷۵ تا ۲۰۰ کیلووات در مدل‌های تکی استاندارد (قابل افزایش به صورت ماژولار تا مگاوات) |
| ظرفیت اضافه بار (Overload Capacity) | بار سنگین (Heavy Duty): ۱۵۰٪ جریان نامی برای ۶۰ ثانیه به ازای هر ۵ دقیقه؛ بار سبک (Light Duty): ۱۱۰٪ برای ۶۰ ثانیه |
| فرکانس سوئیچینگ (Switching Frequency) | قابل تنظیم از ۲ کیلوهرتز تا ۸ کیلوهرتز (با لاجیک بهینه‌ساز خودکار حرارتی) |
| فرکانس خروجی درایو | ۰ الی ۵۰۰ هرتز (رزولوشن فرکانسی ۰.۰۰۱ هرتز در مدهای وکتور کنترل) |
| سیال خنک‌کننده استاندارد | آب صنعتی تصفیه‌شده، آب بدون یون با افزودنی ضدخوردگی یا مخلوط آب-گلیکول (تا سقف ۴۰٪ غلظت گلیکول) |
| فشار کاری مجاز سیال (Operating Pressure) | حداقل ۱.۵ بار، حداکثر ۴ بار (تست فشار تا ۶ بار) |
| دمای مجاز سیال در ورودی درایو | +۵ تا +۴۰ درجه سانتی‌گراد (جهت ممانعت از تشکیل شبنم بالاتر از دمای چگالش سالن تنظیم شود) |
| درجه حفاظت مکانیکی تابلو و بدنه | IP20 برای محفظه الکترونیک درایو؛ قابلیت استقرار مستقیم در سلول‌های کاملاً بسته و عایق‌بندی شده IP54/IP55 |
| رابط‌های فیلدباس و شبکه صنعتی | پورت داخلی Modbus RTU (RS485)؛ کارت‌های آپشنال Profinet IO، Profibus-DP V1، EtherCAT، CANopen، DeviceNet |
| استانداردهای بین‌المللی | EN 61800-3 (سازگاری الکترومغناطیسی)، EN 61800-5-1 (الزامات ایمنی الکتریکی)، CE, UL, cUL, SIL3 PLe |
۷. ماتریس کاربردهای صنعتی هدف
درایو خنک‌کننده مایع WEG ADV200-LC در شرایطی که سایر تجهیزات هواخنک با هزینه‌های سنگین تعمیرات و خرابی مداوم مواجه می‌شوند، کارایی قطعی خود را اثبات کرده است:
- صنایع پلاستیک، تزریق و خطوط اکستروژن مستربچ: سالن‌های تولید اکستروژن مملو از حرارت هیترهای سیلندر و بخارات گازی پلیمری هستند. درایو WEG ADV200-LC در تابلوهای دربسته بدون نیاز به کولرهای گازی پرمصرف نصب شده و گشتاور پیوسته را برای ذوب پلاستیک بدون افت سرعت تأمین می‌کند.
- صنایع لاستیک و خطوط بنبوری (Banbury Mixers): اختلاط لاستیک طبیعی و کائوچو ذرات کربن بلک (دوده صنعتی فوق‌العاده رسانا) تولید می‌کند. با حذف فن‌های مکنده هوا در درایو مایعخنک، خطر اتصال کوتاه بردهای الکترونیکی بر اثر نفوذ غبارات هادی به صفر می‌رسد.
- صنایع سیمان و خردایش سنگین: استقرار در مجاورت کوره‌ها و محیط‌های بسته با ذرات ریز غبار، جایی که فن‌های هواخنک در کمتر از چند هفته مسدود می‌شوند.

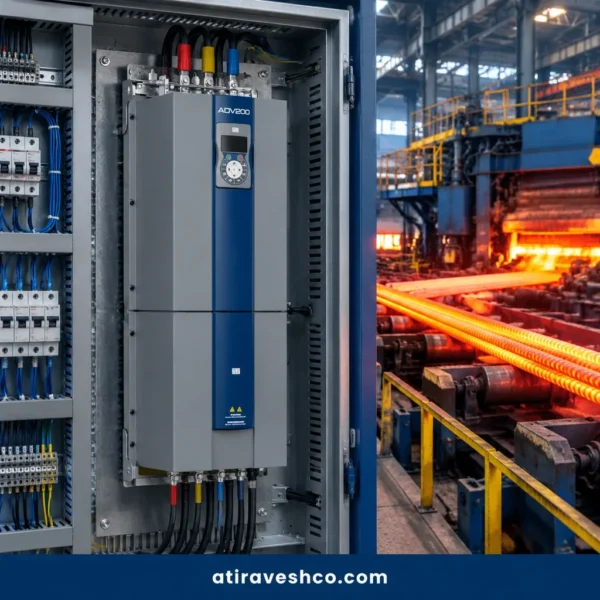

- صنایع فلزی و متالورژی: محیط‌های با دمای محیطی بالای ۵۰ درجه سانتی‌گراد، با استفاده از سیستم سیرکولاسیون آب چیلر، درایو در شرایط پایدار دمایی کار می‌کند.
۸. سوالات متداول مهندسین و نصاب‌ها (FAQ)
۱. تفاوت بنیادین عملکردی و صرفه اقتصادی درایو خنک‌کننده مایع WEG ADV200-LC نسبت به نسخه هواخنک چیست؟
در درایوهای معمولی، به ازای هر ۱۰۰ کیلووات توان درایو، تقریباً ۲.۵ تا ۳ کیلووات تلفات حرارتی در داخل تابلو ایجاد می‌شود که نیازمند کولرهای گازی تابلو با مصرف برق بالا و سرویس مداوم فیلترها است. WEG ADV200-LC بیش از ۹۵٪ این گرما را بدون انتقال به هوای تابلو، مستقیماً به مایع مدار خنک‌کاری منتقل می‌کند. این امر موجب حذف نیاز به کولرهای تابلویی بزرگ، کاهش تا ۵۵ درصدی ابعاد تابلو و افزایش طول عمر قطعات نیمه‌هادی و خازن‌ها به دلیل کارکرد یکنواخت در دمای پایین می‌شود.
۲. برای پیشگیری از پدیده خطرناک چگالش و تعریق لوله‌ها (Condensation) چه تدابیر کنترلی باید لحاظ گردد؟
اگر دمای مایع خنک‌کننده WEG ADV200-LC پایین‌تر از نقطه شبنم محیط تابلو برق باشد، رطوبت هوا روی لوله‌ها و هیت‌سینک به قطرات آب تبدیل شده و باعث آسیب الکترونیکی می‌شود. درایو WEG ADV200-LC با الگوریتم ضدچگالش داخلی، سیگنال شیر برقی ورودی آب را از طریق رله داخلی کنترل می‌کند. شیر ورودی سیال تنها زمانی باز می‌شود که دمای درونی درایو و هیت‌سینک به مقادیر امن (بالاتر از دمای میعان) برسد؛ در شرایط توقف کار، جریان آب برای جلوگیری از تعریق قطع می‌گردد.
۳. آیا امکان استفاده از آب شهری یا آب معمولی در مدار خنک‌کننده درایو وجود دارد؟
خیر. آب خام شهری به دلیل دارا بودن املاح معدنی، سختی بالا، کلراید و رسوبات کربناتی به سرعت باعث تشکیل لایه گچی روی دیواره‌های لوله‌های مبدل شده و انتقال حرارت را مسدود می‌کند. همچنین باعث خوردگی گالوانیک می‌شود. باید حتماً از آب بدون یون یا آب مقطر صنعتی همراه با بازدارنده‌های خوردگی استاندارد (Corrosion Inhibitors) و در صورت لزوم مخلوط با اتیلن گلیکول با pH خنثی (بین ۷ الی ۸.۵) استفاده شود.
۴. آیا در صورت قفل مکانیکی ماردون اکسترودر، درایو توانایی حفظ ایمن گشتاور و جلوگیری از آسیب را دارد؟
بله؛ در مد کنترل برداری شار (FOC)، درایو WEG ADV200-LC مجهز به حلقه‌های پرسرعت محدودکننده جریان و گشتاور (Torque Limiter) است. شما می‌توانید سقف گشتاور مجاز را در پارامترهای موتور تنظیم کنید تا در صورت وجود مواد مذاب نشده یا قطعات سخت در مسیر ماردون، جریان فوراً بدون آسیب به سیلندر و گیربکس به محدوده امن برش خورده و در صورت تداوم، خطای Stalled Alarm صادر گردد.
۵. نحوه عملکرد مدار Safe Torque Off (STO) در WEG ADV200-LC به چه شکل است و آیا جایگزین کنتاکتور اصلی قدرت می‌شود؟
ورودی دوکاناله سخت‌افزاری STO پالس‌های آتش مدار تحریک گیت IGBTها را در سطح سخت‌افزار مسدود می‌سازد؛ در نتیجه موتور از ایجاد هرگونه میدان دوار گشتاور ناتوان شده و متوقف می‌شود (سطح ایمنی SIL3/PLe). این قابلیت برای توقف‌های ایمن اضطراری اطراف خط اپراتوری کافی است؛ اما برای مواردی که مدارات قدرت و پایانه‌های موتور باید ایزوله شوند، تعبیه کنتاکتور خط اصلی قدرت در بالادست همچنان الزامی است.
